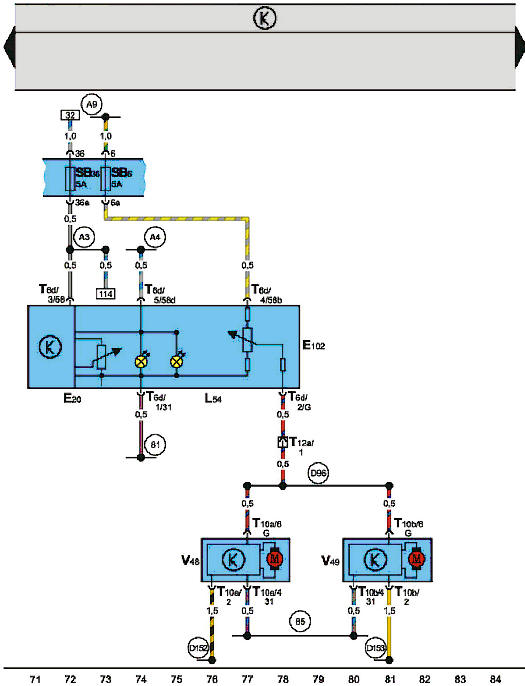

Cхема электрооборудования автомобиля Skoda Fabia - 6Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 6
Переключатель подсветки приборов, корректор фар, переключатель корректора фар,
блок предохранителей
