Система рециркуляции отработавших газов (двигатели 1,9 л, 74 кВт)Lancia Musa / Система выпуска отработавших газов / Система рециркуляции отработавших газов (двигатели 1,9 л, 74 кВт)

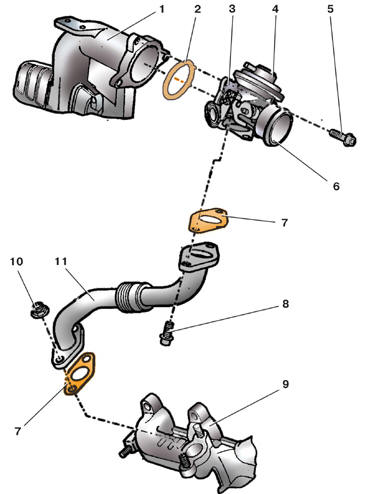

Детали системы рециркуляции дизельного двигателя 1,9 л, 74 кВт
1 – впускная труба;
2 – уплотнительное кольцо;
3 – корпус дроссельной заслонки;
4 – клапан системы рециркуляции;
5 – болт крепления корпуса дроссельной заслонки;
6 – патрубок корпуса дроссельной заслонки;
7 – прокладка;
8 – болт крепления соединительной трубы;
9 – выпускной коллектор;
10 – гайка крепления соединительной трубы;
11 – соединительная труба

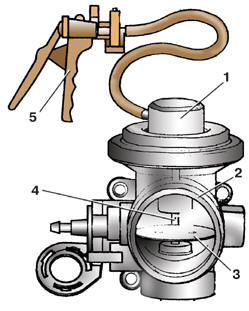

Проверка клапана рециркуляции дизельного двигателя 1,9 л, 74 кВт
1 – клапан рециркуляции;
2 – корпус дроссельной заслонки;
3 – дроссельная заслонка;
4 – шток клапана;
5 – вакуумный насос
Проверка клапана
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите кожух двигателя (см. подраздел 2.1).
2. Отсоедините вакуумный шланг от штуцера клапана 4 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 74 кВт) рециркуляции системы.
3. Ослабьте затяжку хомута и отсоедините воздуховод от корпуса 3 дроссельной заслонки.
4. Подсоедините к штуцеру клапана 1 (см. рис. Проверка клапана рециркуляции дизельного двигателя 1,9 л, 74 кВт) вакуумный насос 5.
5. С помощью насоса создайте разрежение в клапане. Шток 4 клапана должен
переместиться вверх, а после отсоединения вакуумного насоса вернуться в исходное
положение. В противном случае клапан неисправен и его необходимо заменить.
Снятие и установка элементов системы рециркуляции
Клапан рециркуляции отработавших газов, установленный на корпусе дроссельной
заслонки, представляет с ним неразборную конструкцию. Клапан можно заменить
только
вместе с корпусом дроссельной заслонки.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхний кожух двигателя (см. подраздел 2.1).
2. Отсоедините вакуумный шланг от штуцера клапана 4 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 74 кВт) системы рециркуляции.
3. Ослабьте затяжку хомута и отсоедините воздуховод от корпуса 3 дроссельной заслонки.
4. Отверните два болта 8 крепления соединительной трубы 11 к корпусу 3
дроссельной
заслонки.
5. Отверните три болта 5 крепления и снимите корпус 3 дроссельной заслонки с клапаном 4.
6. Для снятия соединительной трубы 11 отверните две гайки 10 ее крепления к выпускному коллектору.
7. Замените прокладки 7 и уплотнительное кольцо 2 независимо от их состояния.
8. Установите элементы системы рециркуляции отработавших газов в обратном
порядке. Гайки 10 крепления соединительной трубы к выпускному коллектору
замените
новыми. Смажьте шпильки выпускного коллектора графитовой смазкой.
Моменты затяжки, Н·м
Болты крепления клапана 10
Болты крепления соединительной трубы к клапану 25
Гайки крепления соединительной трубы к выпускному коллектору 25
