Компоненты привода ГРМ (часть 1)

1 — Зажим
2, 21 — Вакуумный шланг
3, 28, 33, 34 — Уплотнительная шайба 4 — Крышка зубчатого ремня 5 — Фланец №2
6 — Прижим
7 — Фланец №1
8 — Зубчатое колесо распределительного вала 9 — Натяжитель зубчатого ремня 10 — Натяжной ролик
11 — Плоская шайба
12 — Зажим (модели с системой ERG) 13 — Зубчатое колесо распределительного вала 14 — Шпонка распределительного вала 15 — Приводной ремень
16 — Вентилятор
17 — Шкив привода водяного насоса 18 — Крышка головки цилиндров 19, 23, 27, 31 — Прокладка 20 — Подогреватель на входе 22 — Впускной патрубок
24 — Сборка впускного патрубка 25 — Кронштейн клапана EGR 26 — Термозащитный экран 29 — Вакуумный шланг (модели с системой ERG) 30 — Зубчатый ремень
32 — Защитный экран

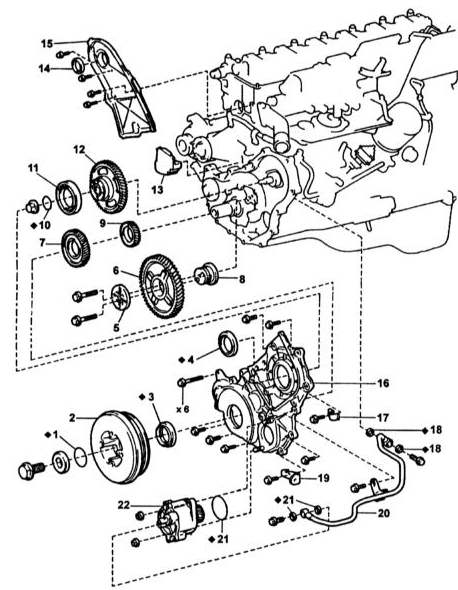

Компоненты привода ГРМ (часть 2)

1 — Уплотнительное кольцо 2 — Шкив коленчатого вала 3 — Передний сальник коленчатого вала 4 — Сальник зубчатого колеса ТНВД 5 — Упорная пластина
6 — Промежуточное зубчатое колесо 7 — Зубчатое колесо привода масляного насоса 8 — Вал промежуточного зубчатого колеса 9 — Зубчатое колесо привода ТНВД и ГРМ 10 — Уплотнительное кольцо 11 — Подшипник зубчатого колеса ТНВД 12 — Зубчатое колесо ТНВД 13 — Термозащитный экран №2 блока цилиндров 14 — Сальник распределительного вала 15 — Задняя крышка ремня привода ГРМ 16 — Крышка зубчатых колес привода ГРМ 17 — Зажим
18 — Прокладка
19 — Кронштейн
20 — Масляная трубка
21 — Прокладка
22 — Вакуумный насос

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Компоненты привода ГРМ представлены на иллюстрациях выше.

2. Снимите приводной ремень.

3. Снимите ремень привода ГРМ и зубчатые колеса распределительных валов 4. Снимите заднюю крышку ремня привода ГРМ 5. Выверните два крепежных болта и снимите маслопровод вакуумного насоса 6. Снимите вакуумный насос.

7. Заблокируйте коленчатый вал и выверните центральный болт его шкива (обратитесь к сопроводительной иллюстрации).

8. Снимите проставку и при помощи съемника демонтируйте шкив коленчатого вала.

9. Выверните 14 болтов крепления крышки зубчатых колес привода ГРМ.

10. Измерьте осевой зазор промежуточного зубчатого колеса и при необходимости замените его упорную пластину, вал, либо само зубчатое колесо.

11. Снимите зубчатое колесо привода масляного насоса при помощи съемника.

12. Выверните два болта, снимите упорную пластину, зубчатое колесо и его ось.

13. Заблокируйте зубчатое колесо ТНВД, отдайте гайку его крепления и снимите зубчатое колесо.

* Болты съемника вворачивайте не более, чем на 8 мм.

14. Демонтируйте зубчатое колесо привода ТНВД и ГРМ.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке.

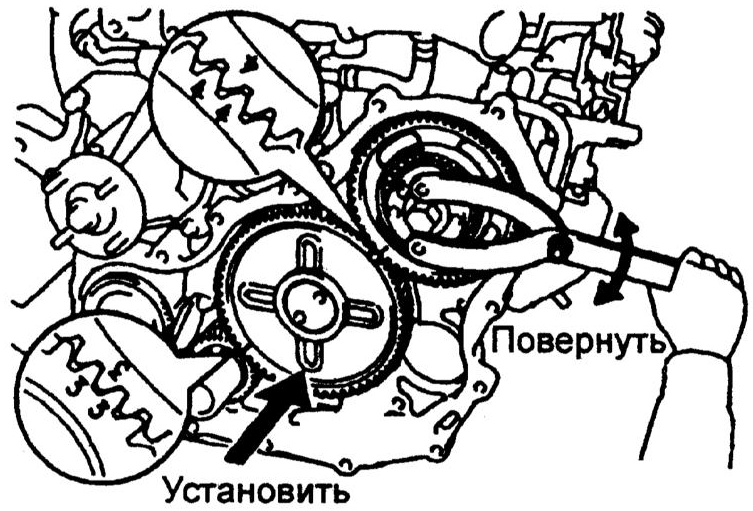

2. Для установки промежуточного зубчатого колеса поверните ведущее зубчатое колесо ТНВД так, чтобы метка «3» на зубчатом колесе коленчатого вала совместилась с меткой «4» на ведущем зубчатом колесе ТНВД. Затем введите зубчатые колеса в зацепление (обратитесь к сопроводительной иллюстрации).
