Органы управления

Органы управления
Органы управления

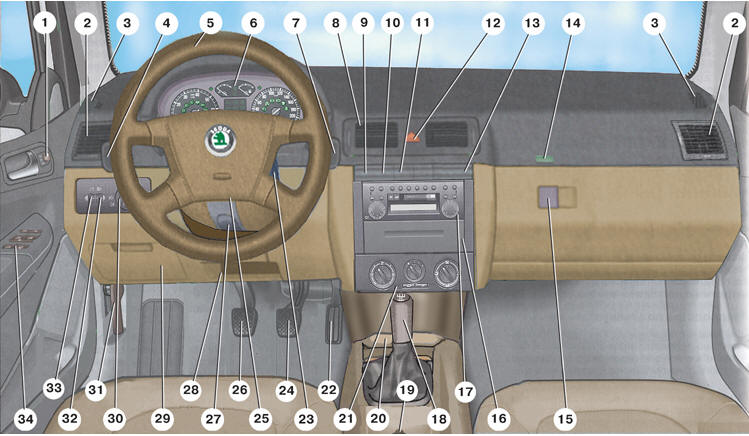

1 – ручка электропривода наружного зеркала заднего вида; 2 – боковое сопло;
3 – решетка обдува ветрового стекла; 4 – рычаг переключателя указателей поворота и света фар; 5 – рулевое колесо;
6 – комбинация приборов; 7 – рычаг переключателя очистителей и омывателей стекол; 8 – центральное сопло;
9 – переключатель подогрева сиденья водителя; 10 – выключатель обогрева заднего стекла; 11 – выключатель антипробуксовочной системы (ASR); 12 – выключатель аварийной сигнализации; 13 – переключатель подогрева сиденья переднего пассажира; 14 – подушка безопасности переднего пассажира; 15 – вещевой ящик;
16 – дополнительный вещевой ящик; 17 – радиомагнитола;
18 – рычаг переключения передач; 19 – рычаг стояночного тормоза; 20 – пепельница;
21 – панель управления отопителем; 22 – педаль акселератора; 23 – выключатель (замок) зажигания; 24 – педаль тормоза;
25 – выключатель звукового сигнала, подушка безопасности водителя; 26 – педаль сцепления;
27 – рукоятка регулировки рулевой колонки; 28 – ниша для документов; 29 – вещевой ящик со стороны водителя; 30 – центральный переключатель света; 31 – ручка привода замка капота; 32 – переключатель корректора фар; 33 – переключатель подсветки приборов; 34 – боковая консоль управления центральным замком и электроприводом стеклоподъемника
