Снятие и установка карданного валаLancia Ypsilon / Трансмиссионная линия / Снятие и установка карданного вала
ПОРЯДОК ВЫПОЛНЕНИЯ
Поддомкратьте автомобиль и установите его на подпорки. Переведите коробку
передач в нейтральное положение. Стояночный тормоз не взводите.
Задний карданный вал
Снятие

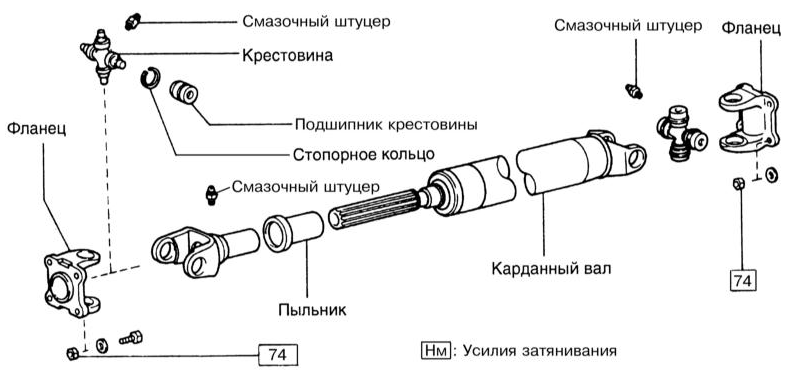

Сборка заднего карданного вала представлена на сопроводительной иллюстрации.
Сборка заднего карданного вала
ПОРЯДОК ВЫПОЛНЕНИЯ

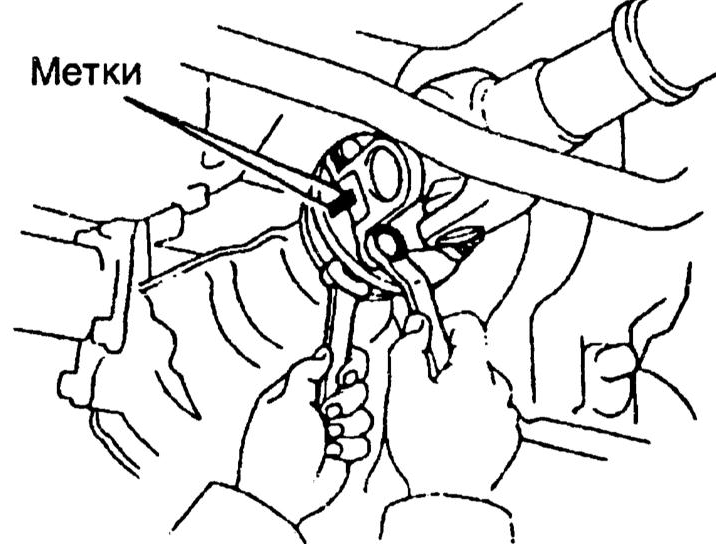

1. Нанесите установочные метки на все фланцы и шлицевые соединения (обратитесь к сопроводительной иллюстрации) – во избежание нарушения балансировки при сборке вал должен быть установлен строго в свое прежнее положение.
2. Выверните болты крепления фланцевого хомута к заднему дифференциалу (обратитесь к иллюстрации выше), с целью обеспечения доступа к очередному болту проворачивайте вал/задние колеса.
3. Опустите задний конец карданного вала, затем отпустите крепеж соединительно фланца распределительного вала к раздаточной коробке и высвободите передний конец вала из коробки.
Описание процедур замены карданных шарниров см. в Разделе Замена карданных шарниров. Замена сальников дифференциалов, описана в Разделе Замена сальника ведущей шестерни дифференциала.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Тщательно протрите поверхность картера раздаточной коробки вокруг входного
отверстия карданного вала. Внимательно проверьте состояние сальника. Смажьте
шлицевые соединения и крестовины многоцелевой смазкой.
2. Приболтите хомутную сборку шарнира к соединительному фланцу, затянув крепеж пока лишь от руки.
3. Поднимите задний конец вала в штатное положение, добейтесь совмещения нанесенных в процессе демонтажа посадочных меток и заправьте в отверстия крепежные болты.
4. Затяните гайки крепежных болтов с требуемым усилием. Уберите подпорки и опустите автомобиль на землю.
Передний карданный вал
Снятие

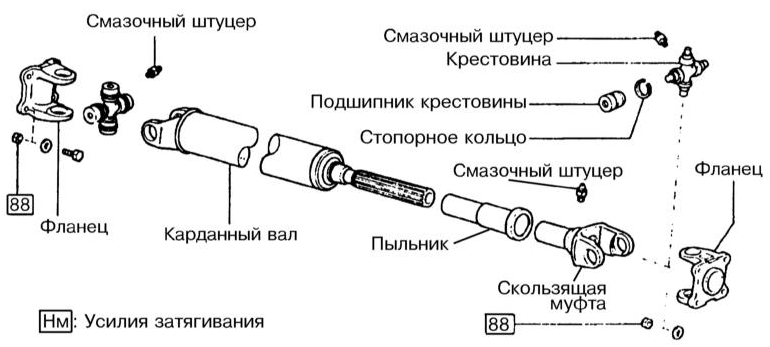

Сборка переднего карданного вала представлена на сопроводительной иллюстрации.
Сборка заднего карданного вала
ПОРЯДОК ВЫПОЛНЕНИЯ
1a. Отдайте крепеж и снимите верхнюю пылезащитную крышку вала (обратитесь к сопроводительной иллюстрации).
1b. Cнимите нижнюю пылезащитную крышку вала (обратитесь к сопроводительной иллюстрации).
2. Пометьте положение карданного вала относительно соединительных фланцев раздаточной коробки и переднего дифференциала.
3. Отдайте гайки крепежных болтов (не забудьте про шайбы) и снимите карданный вал.
Описание процедур замены карданных шарниров приведено в Разделе Замена карданных
шарниров. Замена сальников дифференциалов описана в Разделе Замена сальника
ведущей шестерни дифференциала.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Подсоедините передний конец вала к соединительному фланцу дифференциала. От
руки затяните гайки крепежных болтов.
2. Соответствующим образом откорректировав длину вала, подсоедините его задний конец к фланцу раздаточной коробки. Затяните крепеж с требуемым усилием.
3. Установите на место пылезащитные крышки вала.
4. Уберите подпорки и опустите автомобиль на землю.
