Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

* Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Отверните четыре болта крепления катушек зажигания к клапанной крышке нанесите маркировку и снимите катушки.

3. С водительской стороны: Снятию крышки может мешать щуп измерения уровня двигательного масла – выньте его и отложите в сторону.

Переместите топливные магистрали и шланги вентиляции угольного адсорбера, чтобы не мешали. Потребности в их отсоединении возникнуть не должно.

Отсоедините шланг вентиляции картера.

4. С пассажирской стороны (справа):
Отсоедините Г-образный шланг вентиляции картера.

Открепите вакуумный шланг ГУР, ведущий к впускному трубопроводу, и отведите его в сторону.

5. Отдайте девять болтов крепления крышки головки цилиндров и аккуратно снимите ее. Будьте аккуратны: алюминиевую крышку легко по вредить. Если крышка «прикипела» и не поддается снятию, обстучите ее по периметру молотком через деревянный брусок, в случае необходимости воспользуйтесь шпателем или ножом с тонким лезвием для разрезания слоя засохшего герметика.

* Во избежание развития утечек, ни в коем случае не поддевайте крышку рычагом под сопрягаемую поверхность!

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сопрягаемые поверхности головок цилиндров и их крышек должны быть абсолютно чистыми и сухими. При помощи скребка удалите все следы старого герметика и фрагменты разрушенной прокладки, затем протрите поверхности смоченной в ацетоне ветошью. Присутствие на сопрягаемых поверхностях следов масла может привести к развитию утечек.

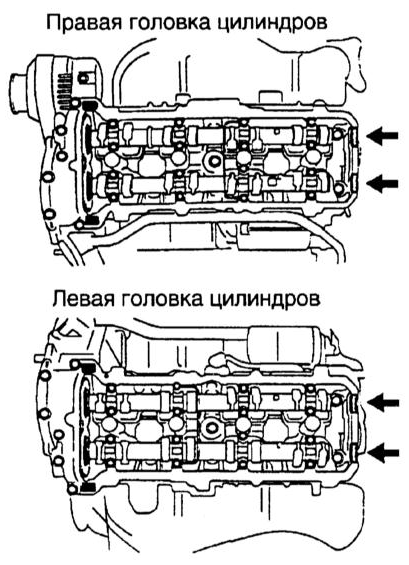

2. Заправьте в свои посадочные пазы сегментные резиновые пробки, удостоверившись в их пригодности. Смажьте их герметиком FIPG (Toyota № 08826-00080), тем же герметиком заполните две точки в головке цилиндров сразу за крышками ремня привода ГРМ (обратитесь к сопроводительной иллюстрации). Отметьте положение этих точек перед очисткой, чтобы нанести новый герметик туда же.

3. Плотно посадите в приемную канавку уплотнительную прокладку и прижмите крышку к головке цилиндров. Установите уплотнительные шайбы, вверните крепеж.

4. В три-четыре этапа затяните крепеж с требуемым усилием (6 Нм).

5. Установка оставшихся компонентов производится в порядке, обратном порядку их демонтажа.
