Проверка состояния и замена ЕСМ

Проверка

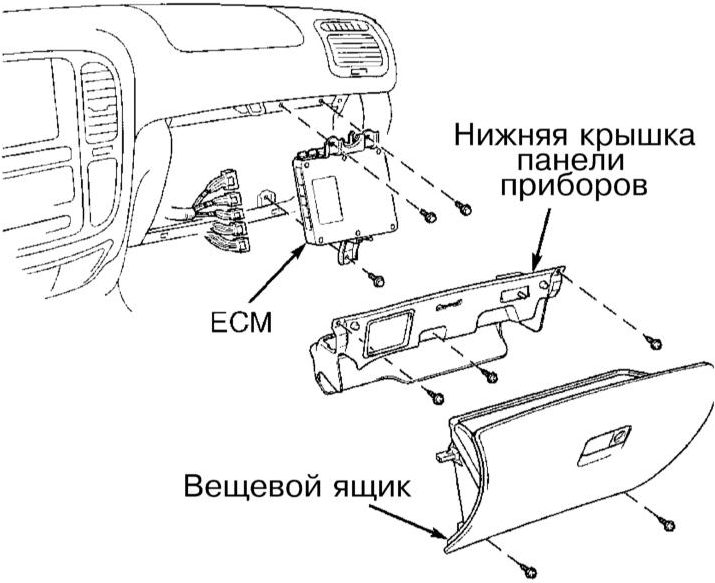

Детали установки ЕСМ
Детали установки ЕСМ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. На всех моделях ЕСМ крепится справа под панелью приборов, позади вещевого ящика (обратитесь к иллюстрации выше), – с целью обеспечения доступа снимите вещевой ящик (см. Главу Кузов). Выпускные альбомы для детского. Выпускной детский фотоальбом vipusknoy-albom.ru.

2. При работающем двигателе кончиками пальцев резко постучите по стенке процессора, – если ЕСМ неисправен, постукивание может привести к нарушению стабильности оборотов двигателя, одновременно на дисплее подключенного к системе OBD сканера высветятся текущие сведения о характеристиках работы двигателя.

3. Прежде чем приступать к замене модуля проверьте исправность состояния и надежность крепления контактных соединений электропроводки его цепи. Каждый контактный разъем окрашен в индивидуальный цвет, что исключает вероятность неправильного подсоединения электропроводки при установке ЕСМ. При отсутствии очевидных признаков нарушения исправности функционирования ЕСМ автомобиль следует отогнать на станцию техобслуживания для проведения более подробной диагностики модуля.


Замена

* Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Бортовое электрооборудование). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.


* Во избежание повреждения ЕСМ электростатическим разрядом, старайтесь не прикасаться к контактным клеммам модуля. По возможности производите самозаземление.


Модуль ECM закреплен под панелью приборов позади вещевого ящика (обратитесь к иллюстрации выше).


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.


* Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для введения аппаратуры в действие!


Отключите SRS (см. приведенное выше предупреждение), затем снимите вещевой ящик и воздуховод отопителя (при соответствующей комплектации) (см. Главу Кузов).

2. Отсоедините от ЕСМ электропроводку, каждый контактный разъем окрашен в индивидуальный цвет, что исключает вероятность неправильного подсоединения электропроводки при установке ЕСМ.


* В случае необходимости произведите самозаземление для сброса статического электричества.


3. Выверните крепежные болты и осторожно снимите ЕСМ.

4. Установка производится в обратном порядке.
