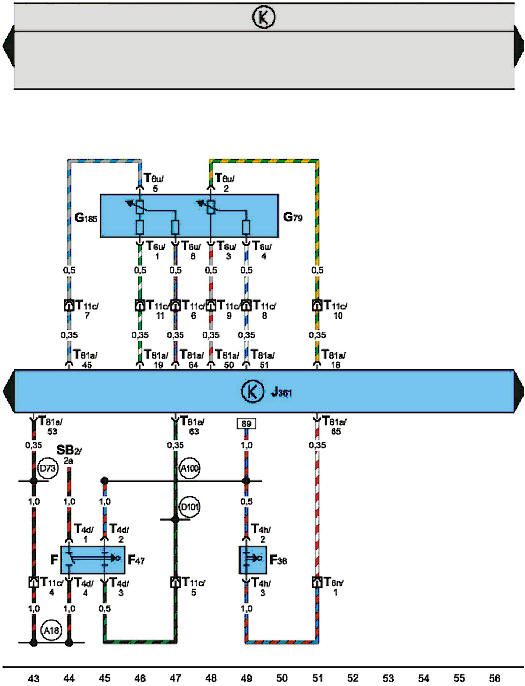

Блок управления "Simos", датчик положения педали акселератора, выключатель
сигналов торможения, датчик положения педали сцепления (двигатели 1,0 л, 37 кВт
и 1,4 л, 50 кВт выпуска с 08.99 г.)
