Распределение заземления
Lancia Ypsilon / Схемы электрических соединений / Распределение заземления

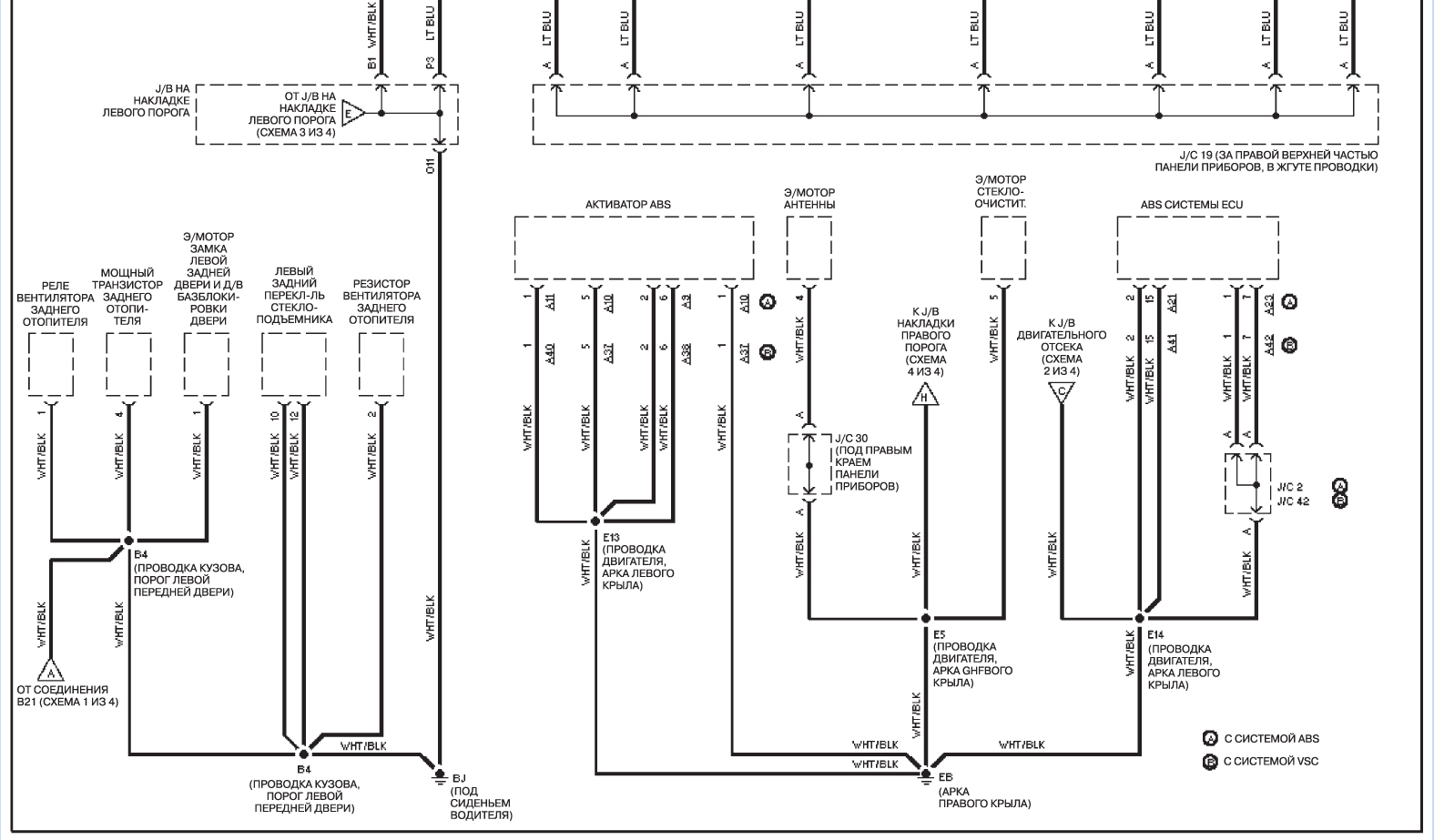

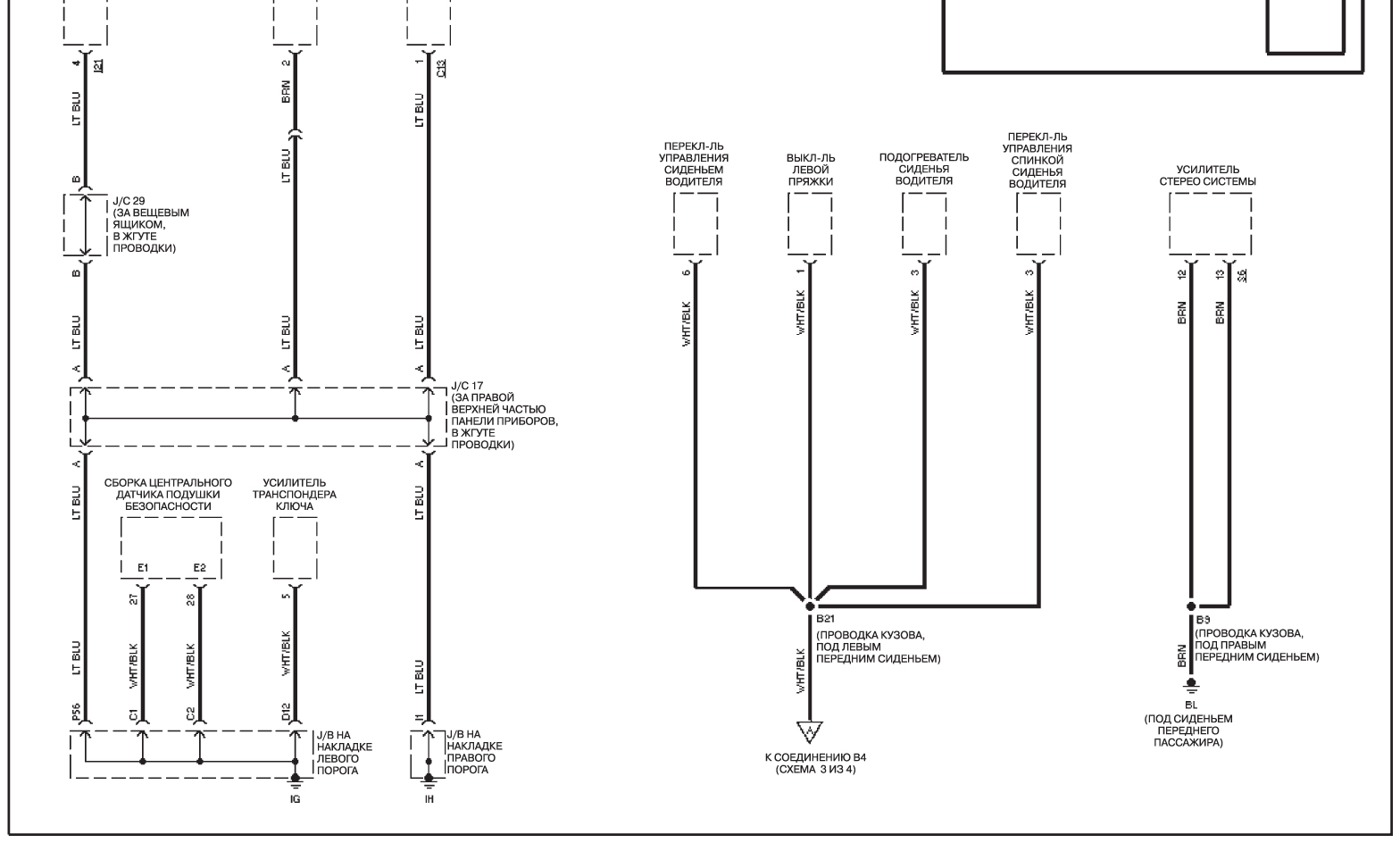

Распределение заземленияРаспределение заземления
Распределение заземления

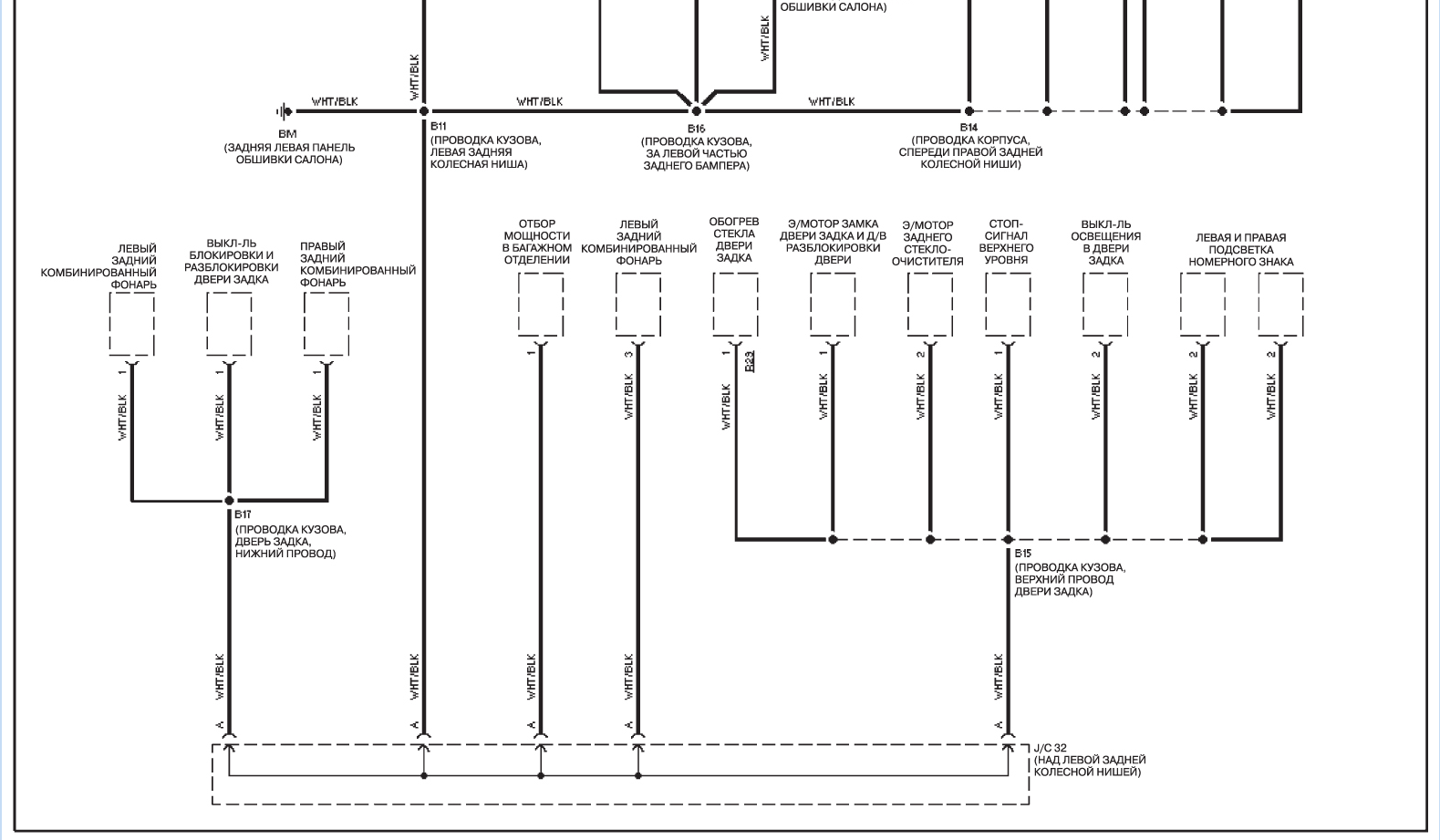

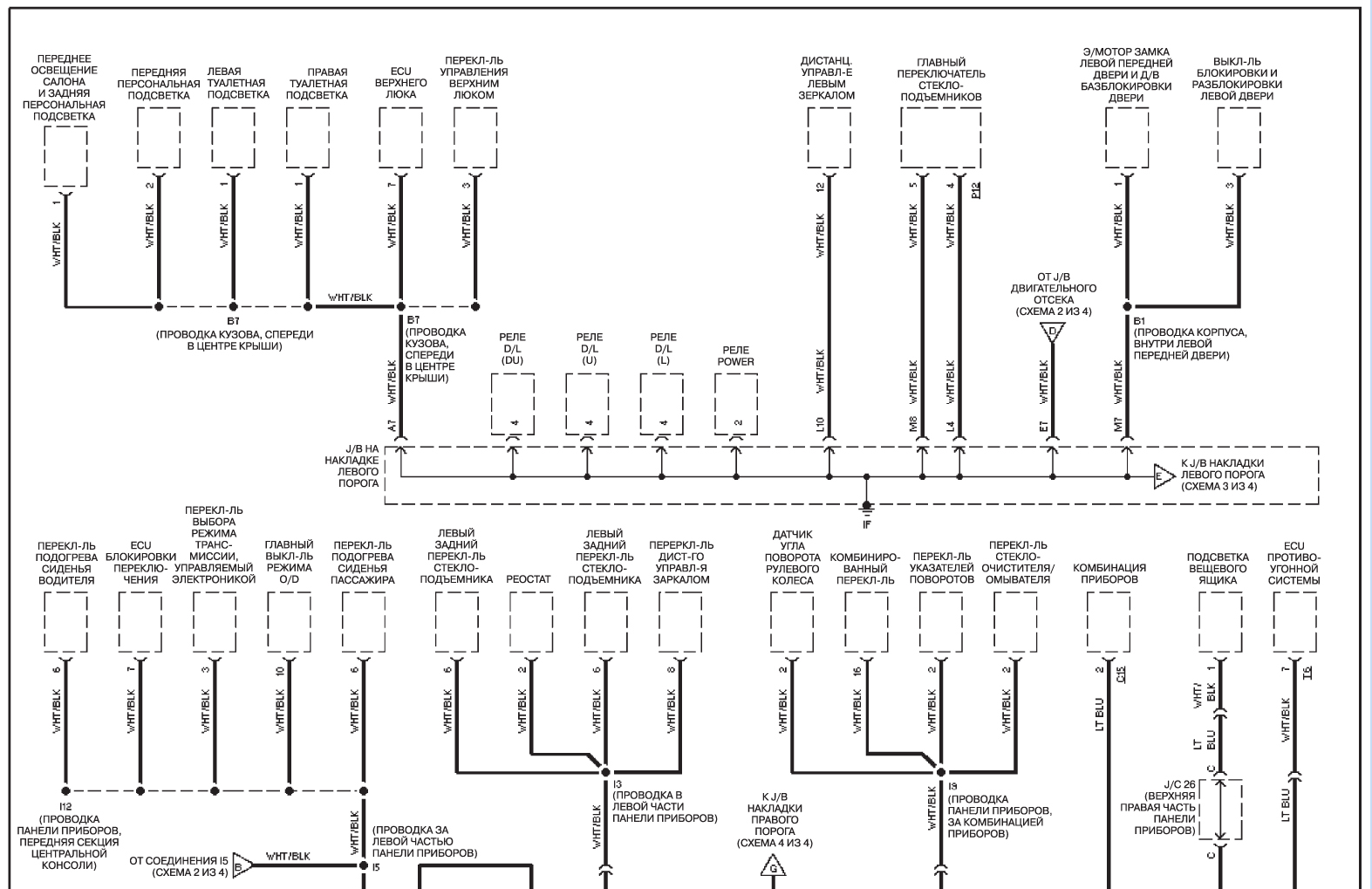

Распределение заземленияРаспределение заземления
Распределение заземления

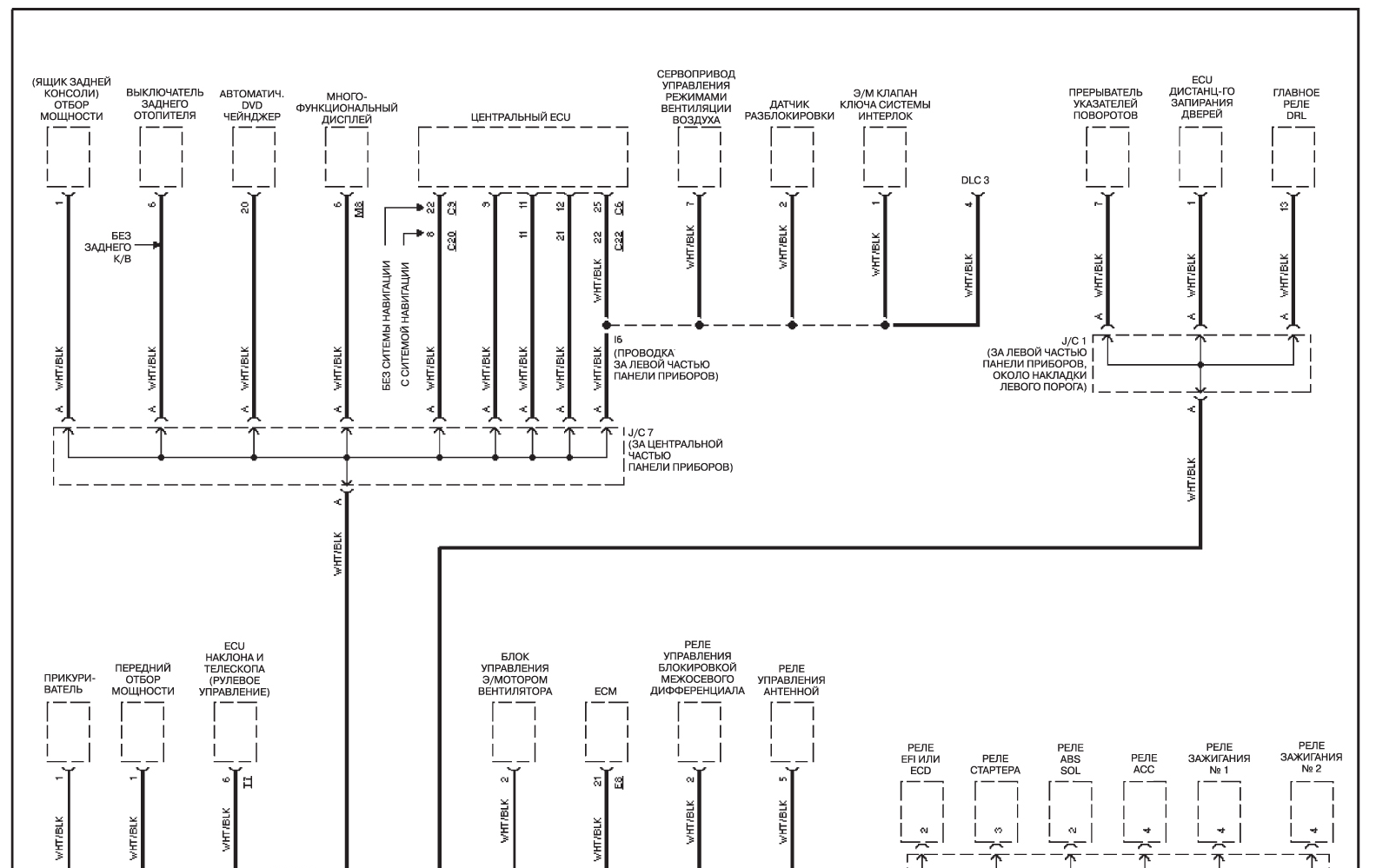

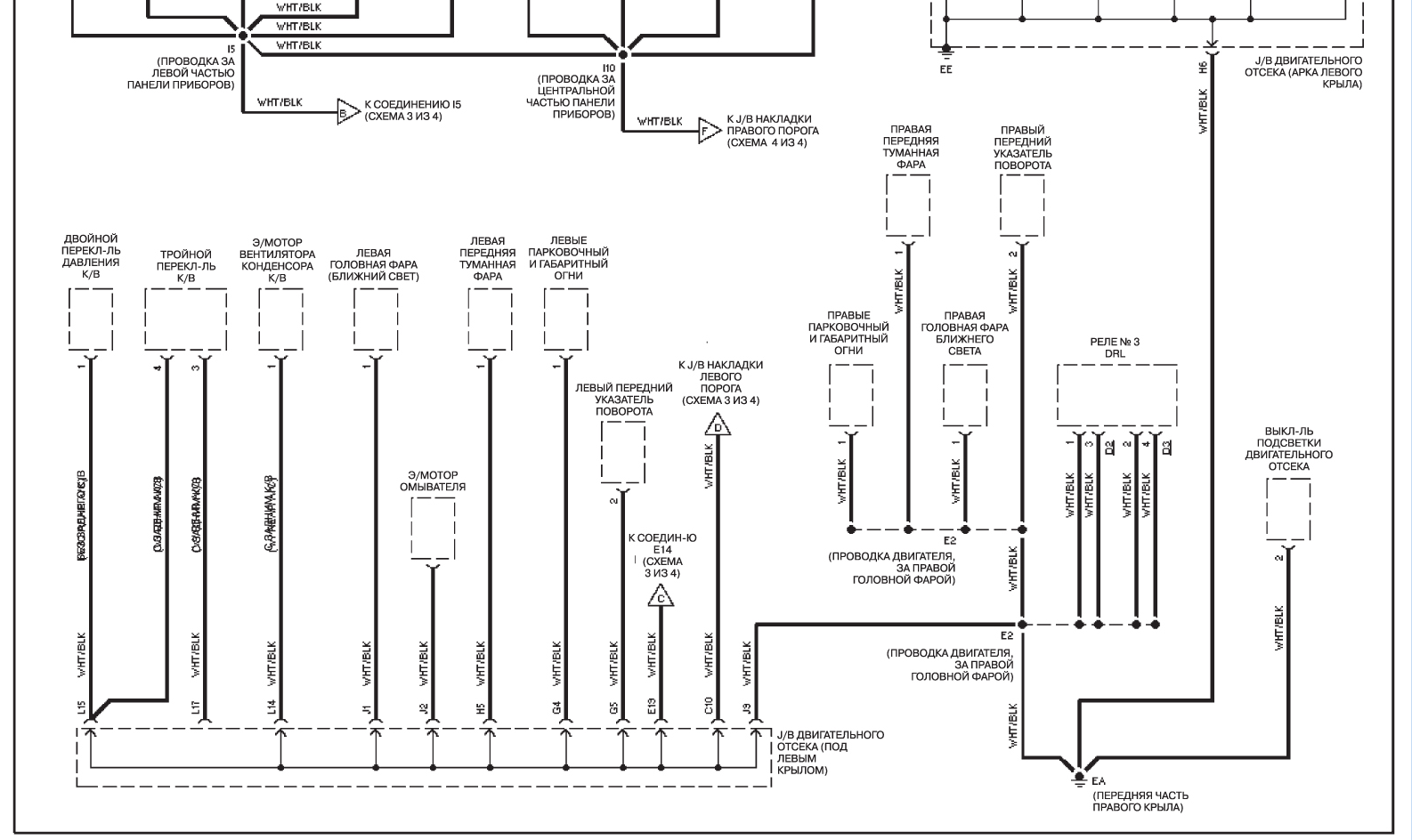

Распределение заземленияРаспределение заземления
Распределение заземления

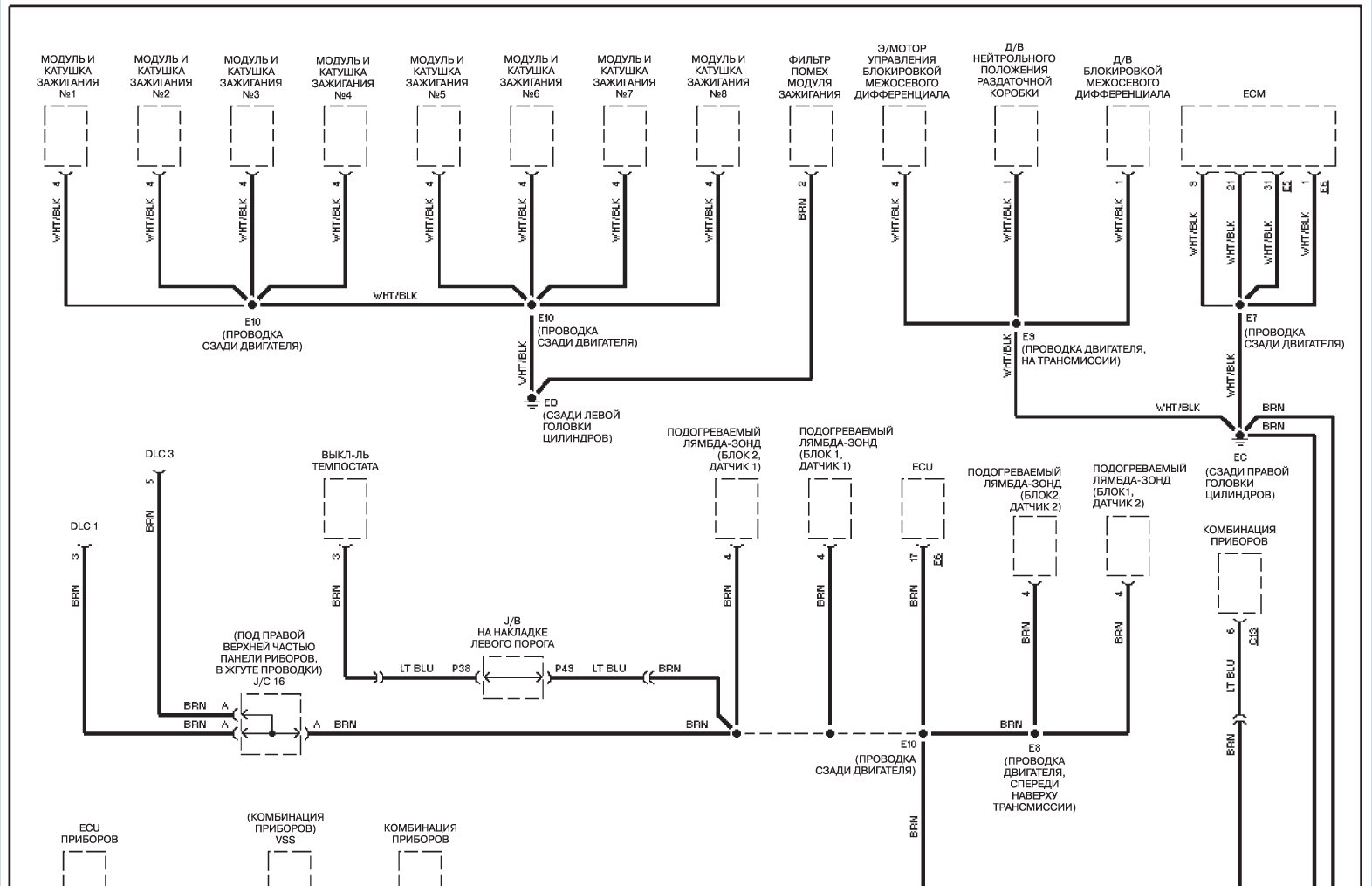

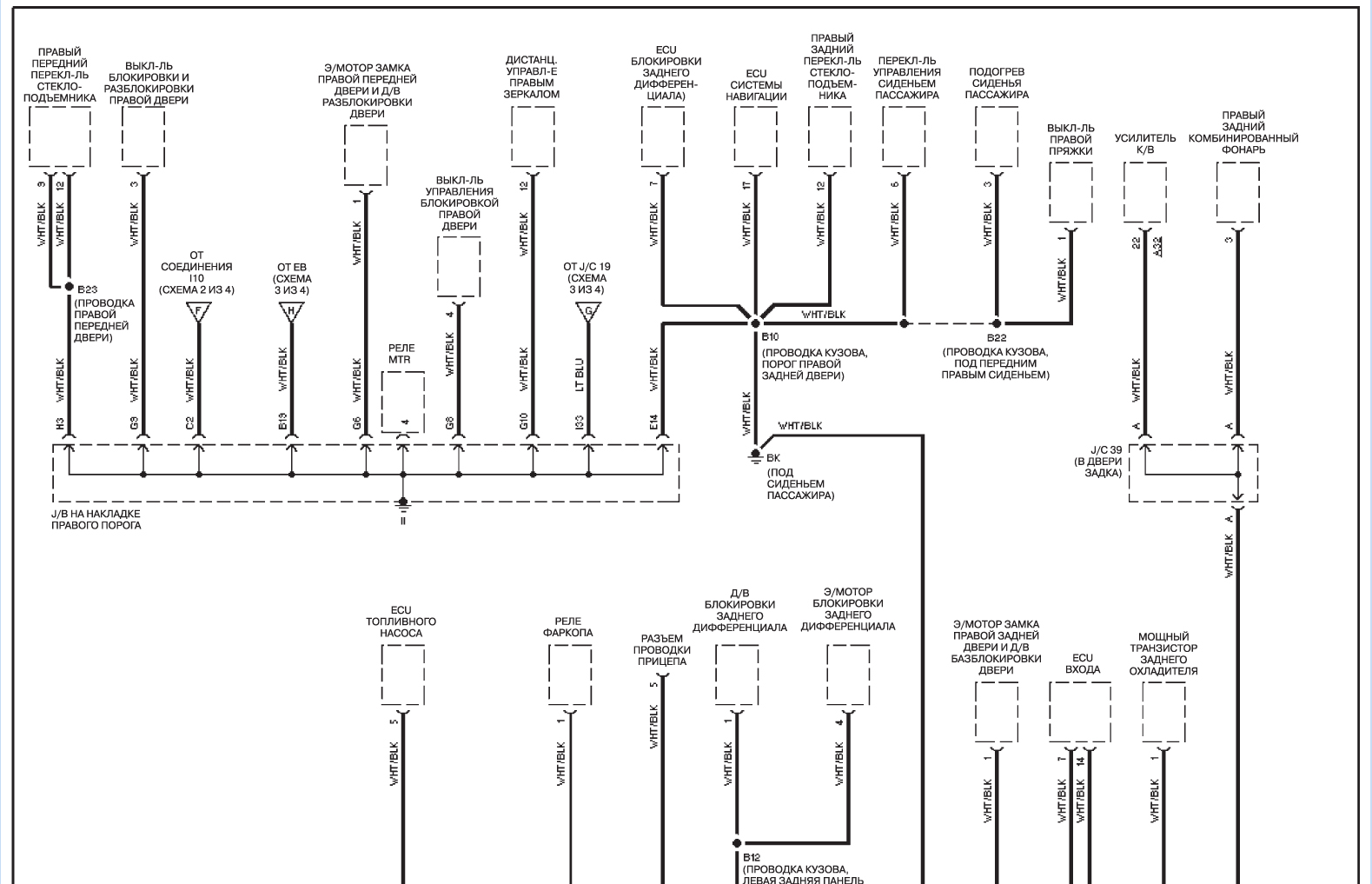

Распределение заземленияРаспределение заземления
Распределение заземления
