Снятие и установка тягово-сцепного устройстваLancia Musa / Кузов / Снятие и установка тягово-сцепного устройства

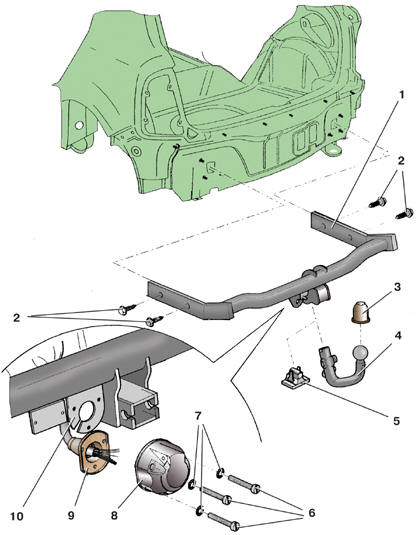

Детали тягово-сцепного устройства
1 – тягово-сцепное устройство;
2 – болты;
3 – защитный колпачок;
4 – крюк с шаровой головкой;
5 – заглушка;
6 – винт;
7 – шайбы;
8 – розетка;
9 – уплотнитель;
10 – кронштейн розетки
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крюк 4 (см. рис. Детали тягово-сцепного устройства) тягово-сцепного
устройства в соответствии с прилагаемой к нему инструкцией и установите вместо
него заглушку 5.
2. Снимите задний буфер.
3. Отверните три винта 6 крепления и снимите розетку 8, отсоединив от нее провода.
4. Выньте жгут проводов из кронштейна 10 на тягово-сцепном устройстве.
5. Отверните четыре болта 2 и снимите тягово-сцепное устройство 1 с автомобиля.
6. Установите тягово-сцепное устройство в обратном порядке.
Моменты затяжки, Н·м
Болт крепления тягово-сцепного устройства 70
Винт крепления розетки 2,5
