Контрольные лампы и лампы, предупреждающие о неисправностях
Контрольные лампы и лампы, предупреждающие о неисправностях

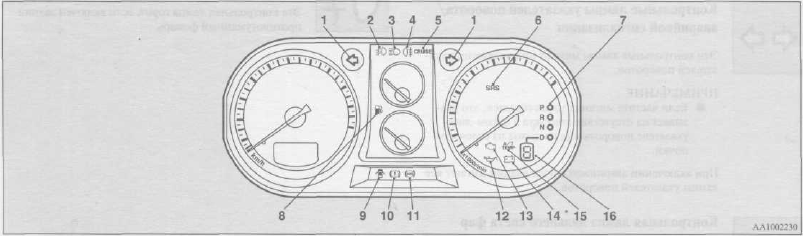

1 - Контрольные лампы указателей поворота/аварийной сигнализации 2 - Контрольная лампа передних противотуманных фар* 3 - Контрольная лампа дальнего света фар 4 - Контрольная лампа заднего противотуманного фонаря 5 - Контрольная лампа круиз-контроля* 6 - Контрольная лампа системы средств безопасности (SRS) 7 - Контрольные лампы положения селектора АКП (на автомобилях с автоматической коробкой передач лампа N используется также для сигнализации о неисправности АКП)
8 - Контрольная лампа низкого уровня топлива 9 - Контрольная лампа открытой двери 10 - Контрольная лампа тормозной системы 11 - Контрольная лампа антиблокировочной системы тормозов (АБС) 12 - Контрольная лампа давления масла 13 - Контрольная лампа диагностики двигателя 14 - Контрольная лампа зарядки аккумуляторной батареи 15 - Контрольная лампа температуры масла в автоматической коробке передач (только автомобили с АКП) 16 - Контрольная лампа спортивного режима (только автомобили с АКП)

ПРИМЕЧАНИЕ
• Дополнительная информация, относящаяся к контрольной лампе, отмеченной примечанием «стр. XX», находится на указанной странице. Информация об остальных лампах приведена на последующих страницах.
