Выключатели и переключатели - ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ
Lancia Musa / Электрооборудование / Выключатели и переключатели - ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

Снятие подрулевого переключателя

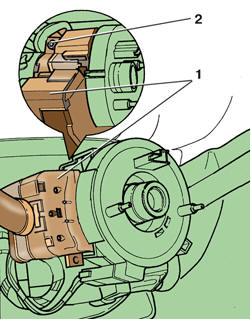

Снятие подрулевого переключателя

1 – подрулевой переключатель; 2 – стяжной болт

Регулировка положения подрулевого переключателя
Регулировка положения подрулевого переключателя

1 – рулевое колесо;
2 – возвратное кольцо;
3 – подрулевой переключатель; 4 – стяжной болт

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите рулевое колесо (см. подраздел 8.1).

3. Снимите возвратное и контактное кольца (см. подраздел 8.2).

4. Отсоедините две колодки с проводами от подрулевого переключателя 1 (см. рис.
Снятие подрулевого переключателя).

5. Ослабьте затяжку стяжного болта 2.

6. Снимите рулевой переключатель с рулевой колонки.

7. Установите переключатель на рулевую колонку, не затягивая стяжной болт, и подсоедините к нему колодки с проводами.

8. Установите возвратное и контактное кольца и рулевое колесо.

9. Выровняйте переключатель в горизонтальном положении.

10. Отрегулируйте положение переключателя так, чтобы размер а (см. рис. Регулировка положения подрулевого переключателя) составлял 2,5 мм, и затяните
стяжной болт 4.

11. Установите кожухи рулевой колонки.
