Передняя дверь - Снятие и установка наружной ручки двериLancia Musa / Кузов / Передняя дверь - Снятие и установка наружной ручки двери
Снятие наружной ручки двери
1 – наружная ручка;
2 – наконечник тяги

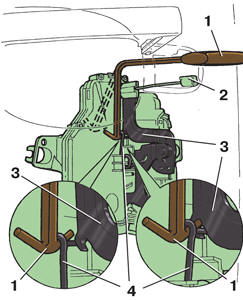

Подсоединение пружины к рычагу наружной ручки установка дверей дверь техническая металлическая противопожарная
1 – крючок;
2 – тяга наружной ручки;
3 – рычаг наружной ручки;
4 – пружина
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите цилиндр замка.
2. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и отсоедините наконечник 2 тяги от ручки 1.
3. Выньте ручку из двери, выведя крючок в передней части ручки из зацепления с
держателем 4 (см. рис. Детали замка двери).
4. Заведите крючок на передней части ручки в зацепление с держателем 4 и
вставьте
ручку 6 на место.
5. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и подсоедините к ней наконечник тяги 2.
6. Проверьте работу замка. Если ручка не возвращается в исходное положение,
значит, конец оттяжной пружины 4 (см. рис. Подсоединение пружины к рычагу
наружной ручки) выскочил из рычага 3. Чтобы подсоединить пружину к рычагу,
вставьте в отверстие под цилиндр замка крючок 1, зацепите им конец пружины 4 и
введите его в крючок рычага 3.
7. Установите на место цилиндр замка.
