Системы запуска, заряда и управления дизельного двигателя
Fiat Linea / Схемы электрических соединений / Системы запуска, заряда и управления дизельного двигателя

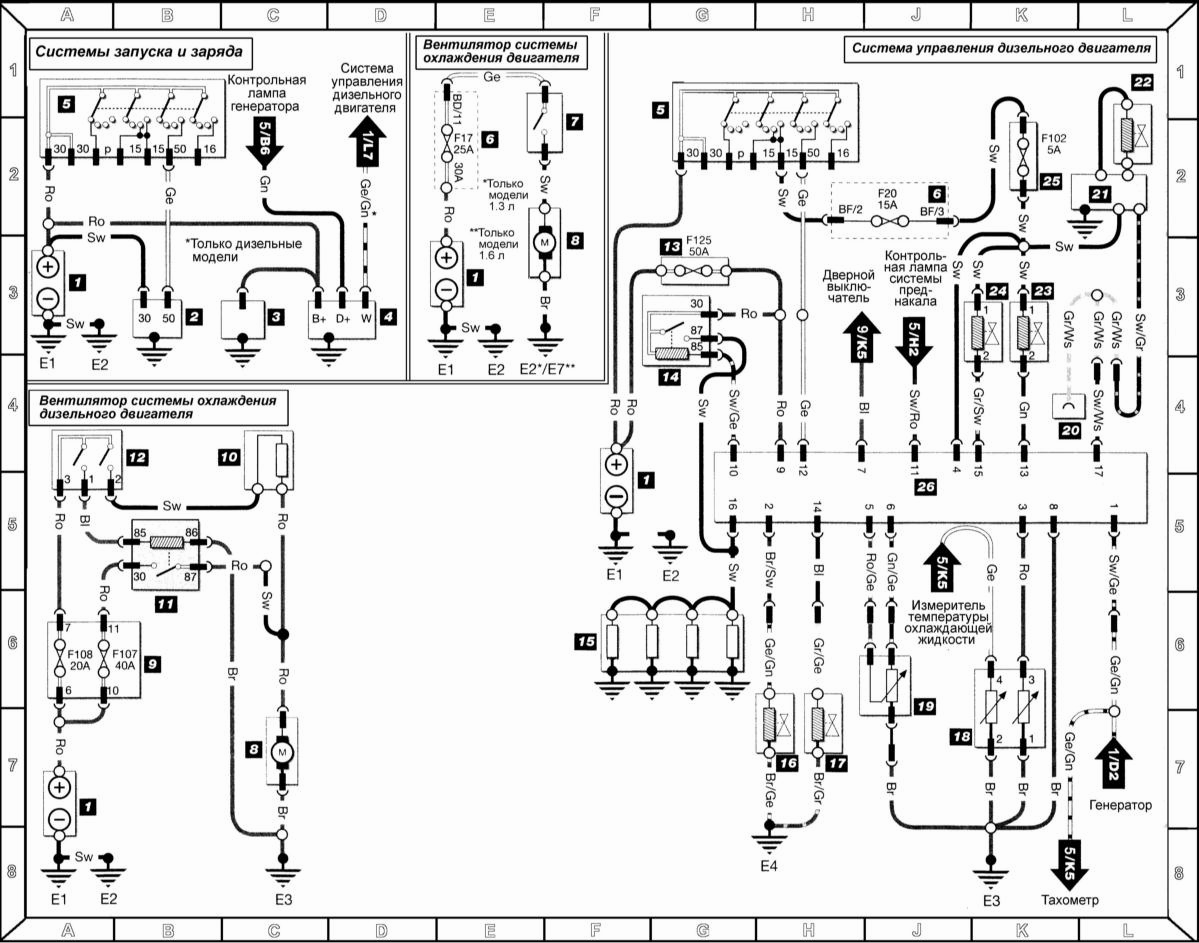

Системы запуска, заряда и управления дизельного двигателя
Системы запуска, заряда и управления дизельного двигателя

Обозначение компонентов


1 — Батарея
2 — Стартер
3 — Фильтр подавления шумов 4 — Генератор
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей 7 — Датчик-выключатель вентилятора системы охлаждения 8 — Электромотор вентилятора системы охлаждения 9 — Предохранители вентилятора системы охлаждения (дизельные модели) 10 — Последовательный резистор вентилятора системы охлаждения 11 — Реле вентилятора системы охлаждения второй стадии 12 — Блок датчика-выключателя вентилятора системы охлаждения 13 — Предохранитель свечей накаливания 14 — реле свечей накаливания 15 — Свечи накаливания
16 — Клапан-прерыватель полной нагрузки 17 — Начало подачи топлива клапаном впрыска 18 — CTS
19 — Сигнальный потенциометр нагрузки 20 — Диагностический разъем 21 — Блок управления устройства прекращения подачи топлива 22 — Запорный клапан прекращения подачи топлива 23 — Клапан EGR
24 — Клапан стабилизации оборотов холостого хода 25 — Предохранитель блока управления дизельного двигателя 26 — Блок управления дизельного двигателя Обозначения цвета изоляции электропроводки

Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
