Тормозной механизм переднего колеса типа FS II - Ремонт суппортаLancia Musa / Тормозная система / Тормозной механизм переднего колеса типа FS II - Ремонт суппорта

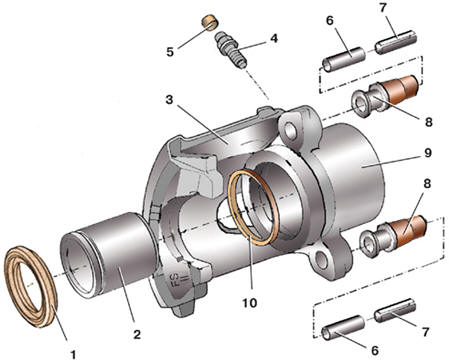

Детали суппорта тормозного механизма типа FS II
1 – защитный чехол;
2 – поршень;
3 – суппорт;
4 – клапан выпуска воздуха;
5 – защитный колпачок клапана;
6 – распорная втулка;
7 – верхняя втулка;
8 – резиновая втулка;
9 – цилиндр суппорта;
10 – уплотнительное кольцо
Суппорт тормозного механизма типа FS II (см. рис. Детали суппорта тормозного
механизма типа FS II) ремонтируют так же, как и суппорт тормозного механизма
типа FS
III (см. подраздел 9.5.3).
