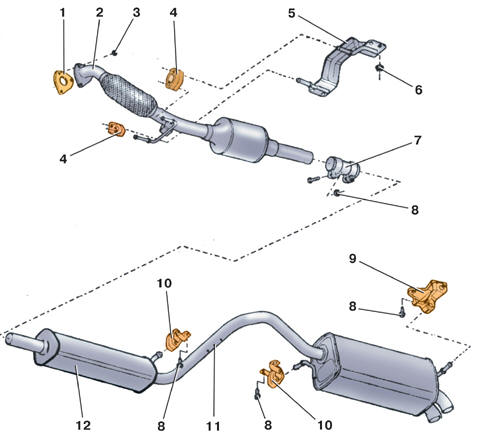

Система выпуска отработавших газов дизельного двигателя

1 – прокладка;
2 – приемная труба глушителя; 3 – гайка крепления приемной трубы; 4 – подушка;
5 – кронштейн;
6 – гайка;
7 – соединительная втулка; 8 – болт;
9 – кронштейн с подушкой заднего крепления глушителя; 10 – кронштейн с подушкой; 11 – метки на трубе глушителя; 12 – глушитель с резонатором в сборе

http://meridavelo.ru/ велосипеды мерида купить велосипед.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте затяжку хомутов крепления соединительной втулки приемной трубы и глушителя в сборе.

2. Отверните гайки 3 (см. рис. Система выпуска отработавших газов дизельного двигателя) крепления приемной трубы 2 к выпускному коллектору.

3. Аккуратно разъедините фланцы приемной трубы 2 и выпускного коллектора.

4. Отсоедините нижние концы подушек 4 подвески от кронштейна на трубе и выньте
приемную трубу 2 из-под автомобиля.

Предупреждение
Обязательно замените прокладку 1 новой, так как при затягивании гаек крепления
приемной трубы она сильно обжимается и становится непригодной для повторного использования.

5. Тщательно очистите фланец выпускного коллектора от остатков старой прокладки.

6. Установите новую прокладку 1.

7. Установите на место приемную трубу 2 с соединительной втулкой 7, подсоединив
нижние концы подушек 4 подвески к кронштейну. Для удобства работы стяжные болты
хомутов крепления соединительной втулки 7 рекомендуется располагать головками
вниз.

8. Завинтите новые гайки 3 (так как они самоконтрящиеся) крепления приемной трубы
к выпускному коллектору, смазав предварительно резьбу графитовой смазкой.

9. Установите соединительную втулку 2 так, чтобы ее край находился на расстоянии а, равном 5 мм от метки 3 на приемной трубе. В этом положении слегка затяните стяжной болт хомута 1 крепления втулки на приемной трубе.

10. Сдвиньте глушитель в сборе в сторону передней части автомобиля так, чтобы расстояние б, измеренное между центрами верхней и нижней осей подушки 2 подвески переднего крепления глушителя 1 в сборе, составляло от 3 до 7 мм.

11. В этом положении окончательно равномерно затяните оба стяжных болта хомутов
крепления соединительной втулки. После этого еще раз проверьте расстояние б и при
необходимости откорректируйте его.

Моменты затяжки, Н·м

Гайки крепления приемной трубы к выпускному коллектору (на моделях с двигателем мощностью 74 кВт) 25

То же (на моделях с двигателем мощностью 47 кВт) 40

Стяжные болты хомутов крепления соединительной втулки 40
