Прерыватель указателей поворотов/аварийной сигнализации
1 — Обмотка
2 — Контакт
3 — Контакт
4 — Нить
5 — Предохранитель 15 А
6 — Предохранитель 8 А
7 — Батарея
8 — Выключатель зажигания
9 — Выключатель аварийной сигнализации
10 — Переключатель указателей поворотов
11 — Контрольные лампы указателей поворотов/аварийной сигнализации
12 — Лампы указателей поворотов

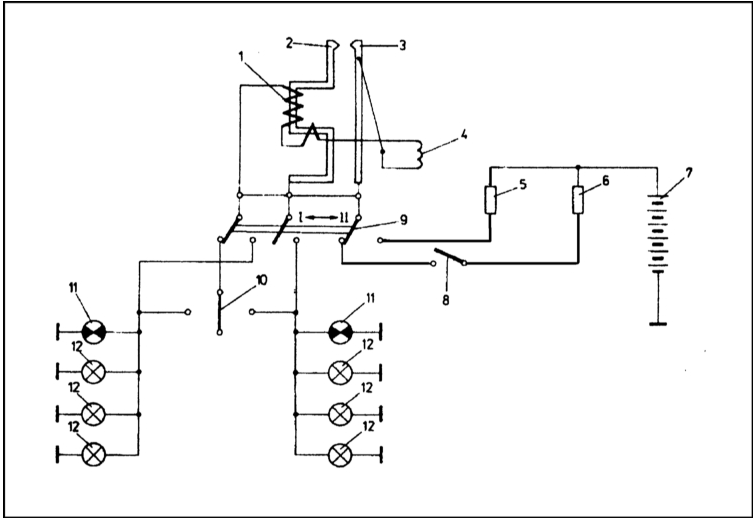

Схема подключения прерывателя указателей поворотов/аварийной сигнализации показана на иллюстрации.
