Снятие рулевой колонки
Fiat Linea / Подвеска и рулевое управление / Снятие рулевой колонки

На моделях, оборудованных водительской подушкой безопасности следует соблюдать соответствующие меры предосторожности (см. Главу Бортовое электрооборудование).

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

2. Снимите рулевое колесо (см. Раздел Снятие и установка рулевого колеса). Котлы горячего водоснабжения.

3. Снимите с верхней части рулевой колонки комбинированные подрулевые переключатели (см. Главу Бортовое электрооборудование).

4. Отсоедините электропроводку от контактов клаксона на держателе подрулевых


4. Отсоедините электропроводку от контактов клаксона на держателе подрулевых переключателей.

5. Аккуратно поддев, снимите с панели приборов облицовку замка


5. Аккуратно поддев, снимите с панели приборов облицовку замка зажигания/блокировки руля.

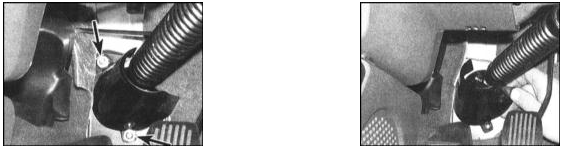

6. При соответствующей комплектации отогните назад ковровое покрытие, затем отдайте винт и гайку крепления отделочного кожуха основания рулевой колонки с целью обеспечения доступа к нижнему карданному шарниру промежуточного вала.


7. Краской или маркером пометьте положение нижнего карданного шарнира


7. Краской или маркером пометьте положение нижнего карданного шарнира промежуточного вала относительно приводной шестерни рулевой рейки, затем выверните стяжной болт шарнирной сборки.

8. Выверните верхние болты крепления колонки...


8. Выверните верхние болты крепления колонки...

...постарайтесь запомнить установочные положения дистанционных шайб и


...постарайтесь запомнить установочные положения дистанционных шайб и резиновых подушек. Снимите крепежный хомут.

9. Выверните нижние крепежные болты, снимите дистанционные шайбы и резиновые


9. Выверните нижние крепежные болты, снимите дистанционные шайбы и резиновые подушки, затем слегка опустите колонку с целью обеспечения доступа к замку зажигания. Запоминая порядок подключения разъемов, отсоедините электропроводку замка...

...на моделях, оборудованных иммобилизатором, аккуратно высвободите кольцо


...на моделях, оборудованных иммобилизатором, аккуратно высвободите кольцо датчика из кожуха замка и отведите его в сторону от рулевой колонки.

10. Отделите промежуточный вал от приводной шестерни рулевой рейки и снимите


10. Отделите промежуточный вал от приводной шестерни рулевой рейки и снимите сборку рулевой колонки с автомобиля.


11. Проверьте состояние опор колонки, в случае выявления признаков износа или деформаций произведите необходимые замены. Оцените плотность посадки рулевого вала во втулках колонки. Проверьте состояние карданных шарниров и исправность функционирования подшипников крестовин. В случае выявления дефектов втулок вала или карданных шарниров следует произвести восстановительный ремонт колонки (см. Раздел Капитальный ремонт рулевой колонки).
