Раздаточная коробка

Рассматриваемые имеют постоянный полный привод и оборудуются установленной непосредственно позади АТ раздаточной коробкой HF2A или HF2AV. Крутящий момент двигателя через трансмиссию и раздаточную коробку передается на передние и задние полуоси посредством карданных валов.


Составители настоящего Руководства не рекомендуют автолюбителям производить в домашних условиях попытки самостоятельного выполнения восстановительного ремонта вышедшей из строя раздаточной коробки. Работа требует наличия специального инструментария и определенной квалификации исполнителя. Следует заметить, что на станциях автосервиса компании Toyota всегда можно относительно недорого приобрести на обменной основе восстановленную сборку раздаточной коробки.


Снятие и установка раздаточной коробки

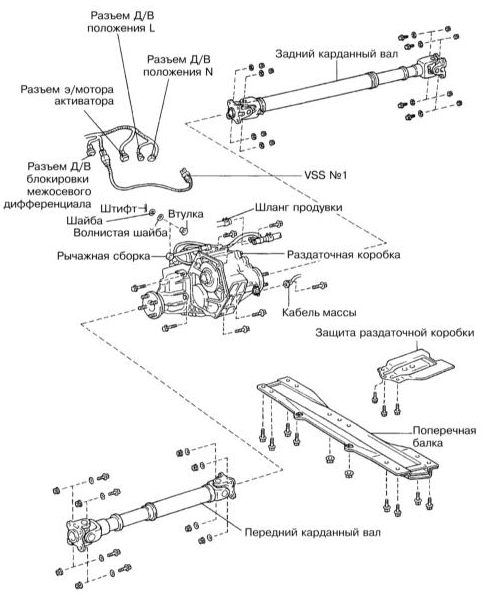

Детали установки раздаточной коробки
Детали установки раздаточной коробки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поддомкратьте автомобиль и установите его на подпорки.

2. Отдайте 3 болта крепления защитного кожуха раздаточной коробки и снимите его.

3. Слейте масло из раздаточной коробки.

4. Снимите передний и задний карданные валы (см. Главу Трансмиссионная линия).

5. Отсоедините узел тяги привода управления раздаточной коробкой (обратитесь к иллюстрации выше).

6. Снимите фиксатор, шайбу, волнистую шайбу и втулку и отсоедините узел сдвигающей тяги.

7. Выверните болт шины «массы» и снимите ее.

8. Подоприте трансмиссию стойкой.


* Чтобы не повредить поддон, проложите кусок доски.


9. Отдайте 8 болтов, 2 гайки и снимите поперечную балку.

10. Отсоедините шланг вентиляции, запомнив положение фиксатора.

11. Отсоедините разъем датчика VSS №1, 3 разъема датчиков-индикаторов режима раздаточной коробки и разъем электромотора исполнительного устройства.

12. Слегка приподнимите раздаточную коробку и подставьте под нее трансмиссионную стойку.

13. Открепите от раздаточной коробки проводку.

14. Отверните 6 болтов крепления адаптера коробки и снимите раздаточную коробку вниз и назад.

15. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут в соответствии с предъявляемыми в Спецификациях требованиями.
