Снятие и установка катушки зажигания
Fiat Linea / Система зажигания бензиновых двигателей / Снятие и установка катушки зажигания

СНЯТИЕ


ПОРЯДОК ВЫПОЛНЕНИЯ

Удостоверьтесь, что зажигание выключено, затем отсоедините отрицательный провод от батареи.



Система Bosch Mono-Motronic


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Катушка зажигания установлена в передней части брызговика арки правого колеса, по соседству с распределителем.

2. Рассоедините НВ разъем катушки, а также отсоедините от нее ВВ провод


2. Рассоедините НВ разъем катушки, а также отсоедините от нее ВВ провод
3. Выверните крепежные болты и снимите катушку.



Система Simos 2P


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Катушечный модуль системы установлен на свечах зажигания в передней части двигателя.

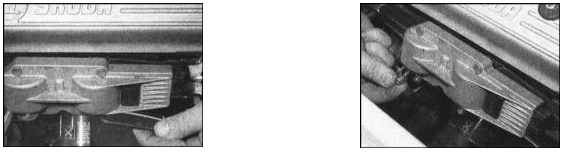

2. Рассоедините электрический разъем на торце модуля.


2. Рассоедините электрический разъем на торце модуля.


3. Выверните два крепежных болта в нижней части модуля.


4. Аккуратно, стараясь не слишком сильно наклонять, снимите модуль со свечей


4. Аккуратно, стараясь не слишком сильно наклонять, снимите модуль со свечей зажигания.



Система Magneti-Marelli 1AV


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Катушка зажигания установлена на брызговике арки левого колеса, рядом с ECU.

2. Рассоедините НВ электрический разъем и отсоедините от катушки ВВ провод.

3. Отдайте крепеж (гайки/болты) и снимите катушку с опорной пластины.


УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Проследите за надежностью электрических соединений.
