Снятие и установка сборки воздухоочистителя
Fiat Linea / Система распределенного впрыска (MPFI) бензинового двигателя / Снятие и установка сборки воздухоочистителя

СНЯТИЕ

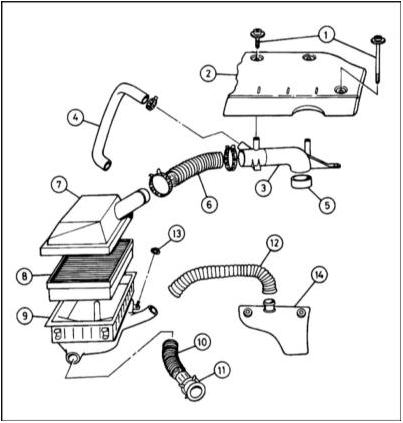

Компоненты сборки воздухоочистителя (модели 1.6 л)
Компоненты сборки воздухоочистителя (модели 1.6 л)

1 — Винты крепления крышки корпуса дросселя 2 — Крышка корпуса дросселя 3 — Приемное колено рукава подачи воздуха 4 — Патрубок сапуна
5 — Уплотнительная прокладка 6 — Рукав подачи воздуха 7 — Верхняя крышка воздухоочистителя 8 — Фильтрующий элемент
9 — Кожух воздухоочистителя 10 — Рукав воздухозаборника 11 — Насадка
12 — Рукав подачи подогретого воздуха 13 — Пластмассовая гайка 14 — Кожух устройства подогрева всасываемого воздуха

Модели 1.3 л


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите расположенные по периметру верхней крышки воздухоочистителя


1. Отпустите расположенные по периметру верхней крышки воздухоочистителя проволочные фиксаторы.

2. Выверните три болта из крышки корпуса дросселя, затем высвободите из


2. Выверните три болта из крышки корпуса дросселя, затем высвободите из фиксаторов на нижней стороне крышки шланг, идущий к угольному адсорберу, и жгуты электропроводки.


3. Отсоедините от крышки головки цилиндров патрубок вентиляционного сапуна.


3. Отсоедините от крышки головки цилиндров патрубок вентиляционного сапуна. ..

и высвободите из фиксатора под впускным воздуховодом вакуумный шланг


и высвободите из фиксатора под впускным воздуховодом вакуумный шланг регулятора давления топлива.

4. Снимите крышку корпуса дросселя вместе с верхней крышкой воздухоочистителя


4. Снимите крышку корпуса дросселя вместе с верхней крышкой воздухоочистителя и впускным воздуховодом.



Модели 1.6 л


ПОРЯДОК ВЫПОЛНЕНИЯ

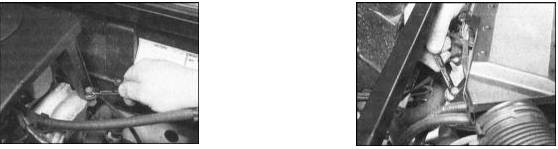

1. Выверните три винта из крышки, установленной на корпуса дросселя. Обратите


1. Выверните три винта из крышки, установленной на корпуса дросселя. Обратите внимание, что передний винт длиннее остальных двух.


2. Высвободите из фиксаторов на нижней стороне крышки корпуса дросселя все шланги и жгуты электропроводки. Поднимите крышку.

3. Отпустите четыре проволочных фиксатора, расположенных по периметру верхней крышки воздухоочистителя.

4. Отсоедините от верхней части приемного колена рукава подачи воздуха вентиляционный патрубок. Высвободите из фиксаторов и сдвиньте в сторону все мешающие снятию колена провода и шланги.

5. Выверните три крепежных винта и снимите колено рукава подачи воздуха вместе с рукавом и верхней крышкой воздухоочистителя.



Все модели


ПОРЯДОК ВЫПОЛНЕНИЯ

1. При соответствующей комплектации, проверьте состояние резиновой уплотнительной прокладки, установленной сверху на корпуса дросселя. В случае необходимости произведите замену.

2. При необходимости снятия кожуха воздухоочистителя с брызговика колесной


2. При необходимости снятия кожуха воздухоочистителя с брызговика колесной арки, извлеките фильтрующий элемент и отсоедините от основания кожуха рукав подачи подогретого воздуха.

3. Кожух крепится пластмассовой гайкой спереди. Две боковые резиновые опоры


3. Кожух крепится пластмассовой гайкой спереди. Две боковые резиновые опоры вставлены в отверстия в брызговике колесной арки.

4. Отдайте гайку, высвободите опоры из брызговика и извлеките кожух из


4. Отдайте гайку, высвободите опоры из брызговика и извлеките кожух из двигательного отсека.

5. Клапан управления заслонкой устройства подачи подогретого воздуха может


5. Клапан управления заслонкой устройства подачи подогретого воздуха может быть снят после отдавания двух крепежных винтов в передней части кожуха.


УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Резиновая уплотнительная прокладка


Установка производится в обратном порядке. Резиновая уплотнительная прокладка корпуса дросселя должна обеспечивать полную воздушную герметизацию - малейшая неплотность стыка может существенно сказаться на стабильности оборотов двигателя.
