Буксировка прицепа

Для буксировки прицепа необходимо установить на автомобиль бук- сирное устройство, соответствующее стандартам, действующим в стране, где эксплуатируется автомобиль. При необходимости про- консультируйтесь у официального дилера MITSUBISHI.

Правила буксировки прицепов в разных странах могут отличаться. http://wwprint.ru/ типография по изготовлению книг.

Рекомендуется соблюдать действующие местные правила.

ПРЕДОСТЕРЕЖЕНИЕ
• Буксирное устройство необходимо устанавливать в соответствии с инструкциями фирмы MITSUBISHI.

ПРИМЕЧАНИЕ
• При буксировке прицепа обратите особое внимание на следу- ющее:

Разрешенная максимальная масса прицепа, оборудованного тормозами, и максимальная нагрузка на сцепное устройство

Запрещается превышать разрешенную максимальную массу прицепа, оборудованного тормозами, и максимальную нагрузку на сцепное ус- тройство, указанные в технических характеристиках (см. стр. 9-8).

При буксировке прицепа на высоте более 1000 м над уровнем моря разрешенную максимальную массу автопоезда нужно уменьшать на 10% при подъеме на каждую 1000 м, поскольку с уменьшением атмо- сферного давления снижается мощность двигателя.


Указания по установке буксирного устройства


Указания по установке буксирного устройства

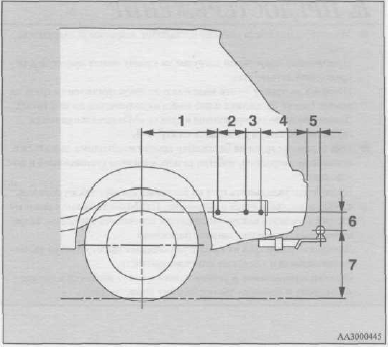

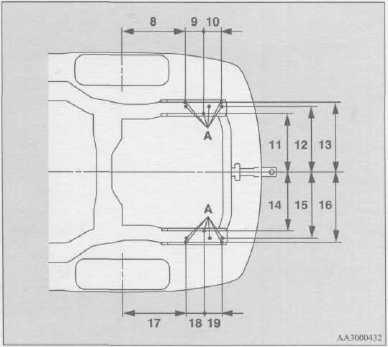

Координаты точек (А) крепления буксирного устройства на автомо- биле приведены в следующей таблице:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
448 мм
166,5 мм
89 мм
276,5 мм
75,5 мм
100 мм
416 мм
452 мм
124 мм
132 мм
428 мм
480 мм
511 мм
428 мм
480 мм
511 мм
444 мм
132 мм
123,5 мм

Точка 7: для автомобиля, имеющего номинальную снаряженную массу.

ПРИМЕЧАНИЕ:
• Координата для точки 7 приведена для незагруженного авто- мобиля. Это значение также может меняться в зависимости от размера шин, наличия дополнительного оборудования и со- стояния подвески.
