По полученным данным строим эпюру давления кольца на стенку цилиндра.

3.2.3. Рассчитываем напряжение кольца в рабочем состоянии:

3.2.4. Рассчитываем напряжение изгиба при надевании кольца на поршень:

,

где m=1,57 – экспериментальный коэффициент, зависящий от способа надевания кольца.

Допустимое напряжение .

3.3. Расчёт поршневого пальца

3.3.1. Рассчитываем удельное давление пальца на втулку верхней головки шатуна:

,

где - относительная длина втулки поршневой головки шатуна,

- относительный наружный диаметр пальца.

,

где k=0,86 – коэффициент, учитывающий уменьшение инерционной силы за счётвычета массы поршневого пальца.

3.3.2. Рассчитываем удельное давление пальца на бобышку:

где - относительное расстояние между бобышками,

- относительная длина пальца.

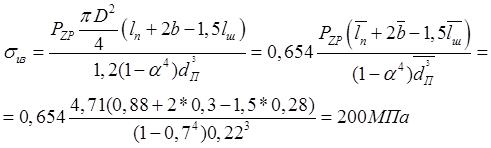

3.3.3. Напряжение от изгиба поршневого пальца:

где .

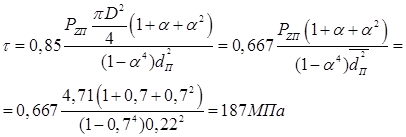

3.3.4. Рассчитываем касательное напряжение от среза пальца в сечениях, расположенных между бобышками и головкой шатуна:

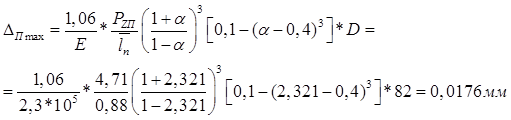

3.3.5. Рассчитываем увеличение горизонтального диаметра пальца в его средней части (овализация пальца):

где

3.4. Расчёт стержня шатуна

3.4.1. Рассчитываем напряжение сжатия в сечении В-В от сжимающей силы

.

В плоскости качения шатуна:

,

где , - ширина шатуна в среднем сечении B-B;

- ширина шатуна в минимальном сечении;

- наружный диаметр поршневой головки шатуна;

,

- коэффициент, учитывающий влияние продольного изгиба шатуна в плоскости качения шатуна.

3.4.2. Рассчитываем напряжение сжатия в сечении В-В от сжимающей силы в плоскости, перпендикулярной плоскости качения шатуна:

где .

3.4.3. Рассчитываем напряжения от действия растягивающей силы:

3.4.4. Рассчитываем средние значения напряжения цикла:

- в плоскости качения шатуна:

- в плоскости, перпендикулярной плоскости качения шатуна:

3

.4.5.

Рассчитываем амплитуды напряжения цикла

:

- в плоскости качения шатуна:

- в плоскости, перпендикулярной плоскости качения шатуна:

3.4.6. Рассчитываем амплитуды цикла с учетом концентрации напряжений в зависимости от размера и способа обработки поверхности детали:

- в плоскости качения шатуна:
