Система ABS, без системы VSCLancia Ypsilon / Схемы электрических соединений / Система ABS, без системы VSC

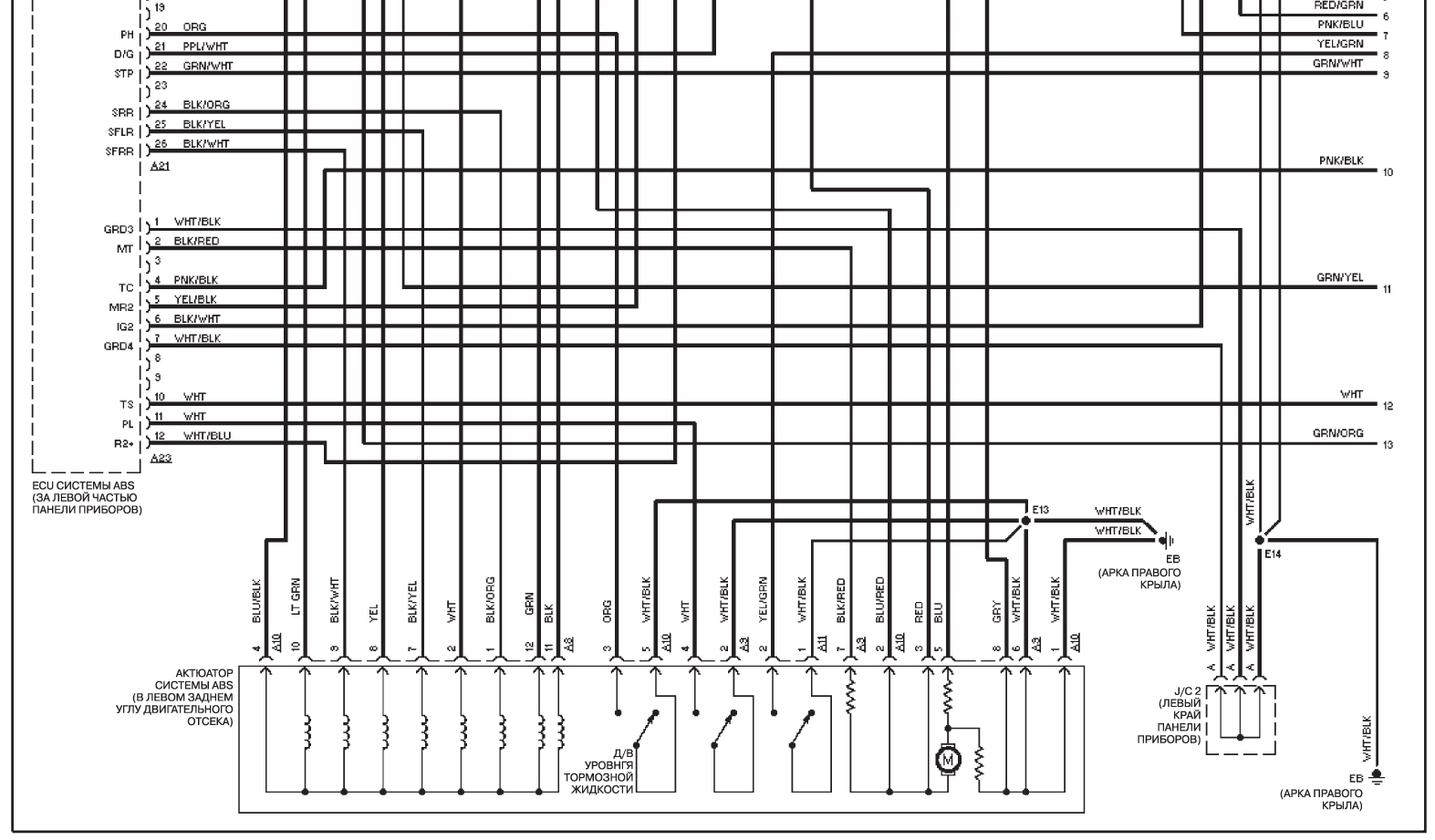

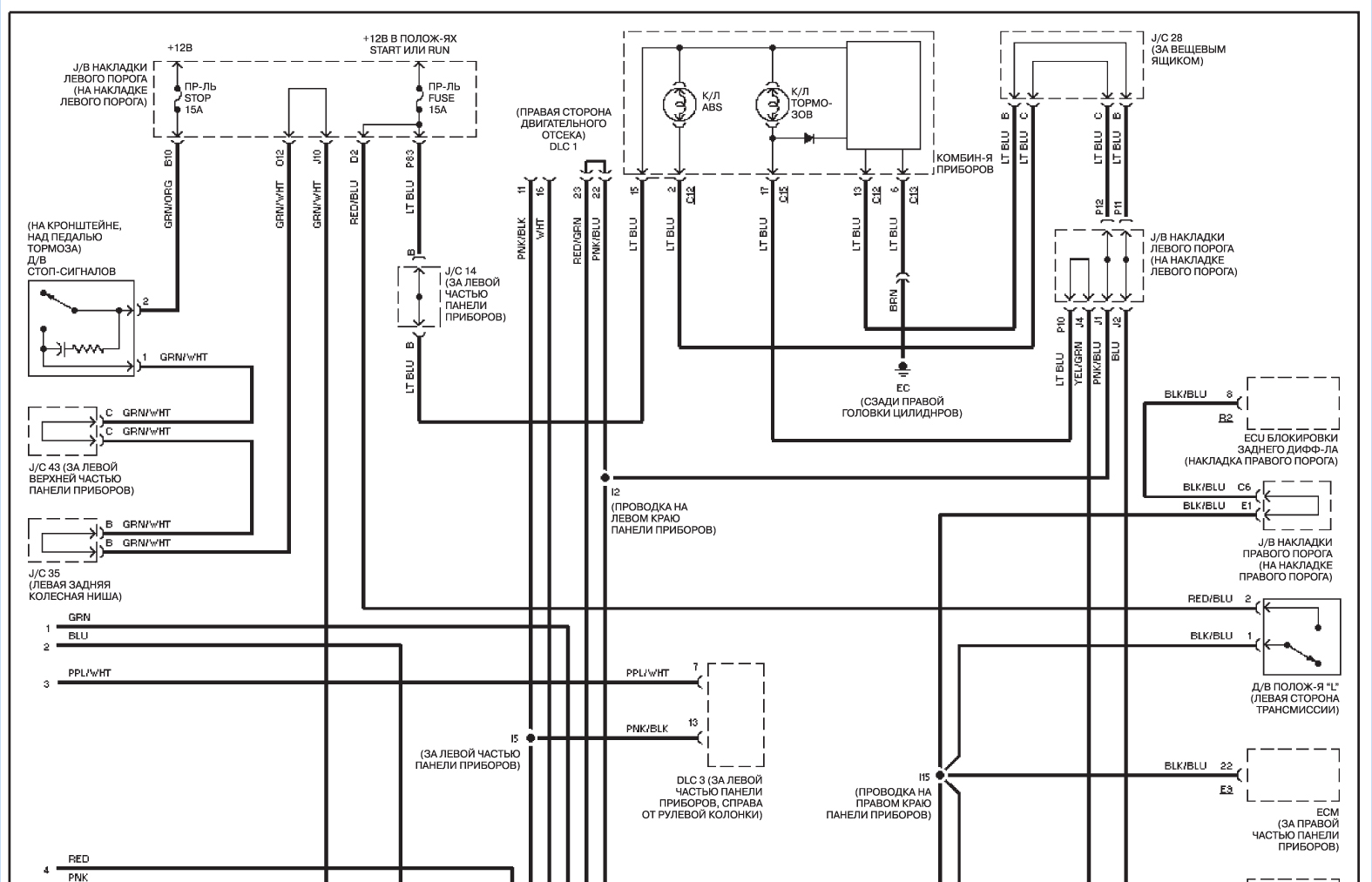

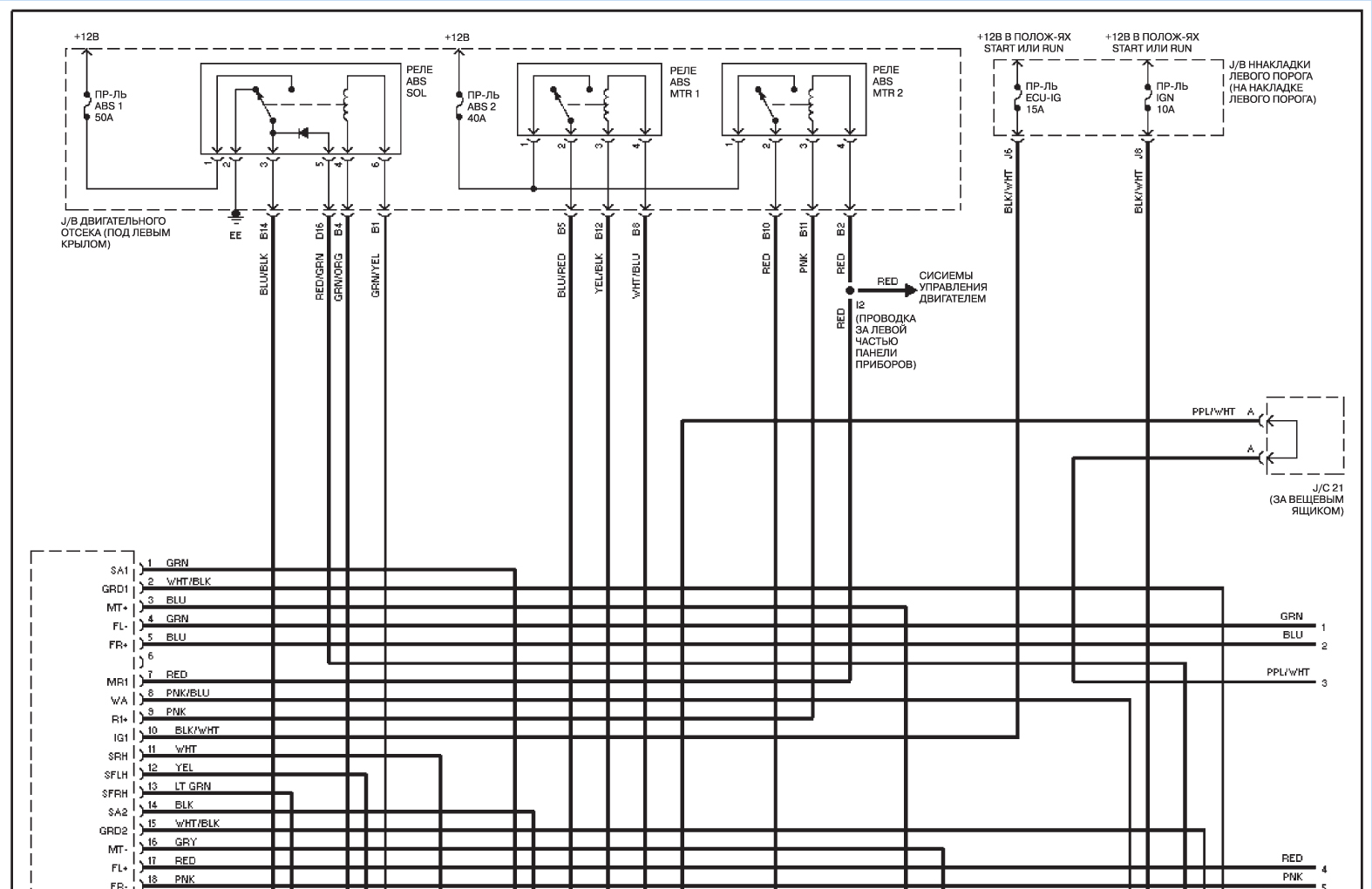

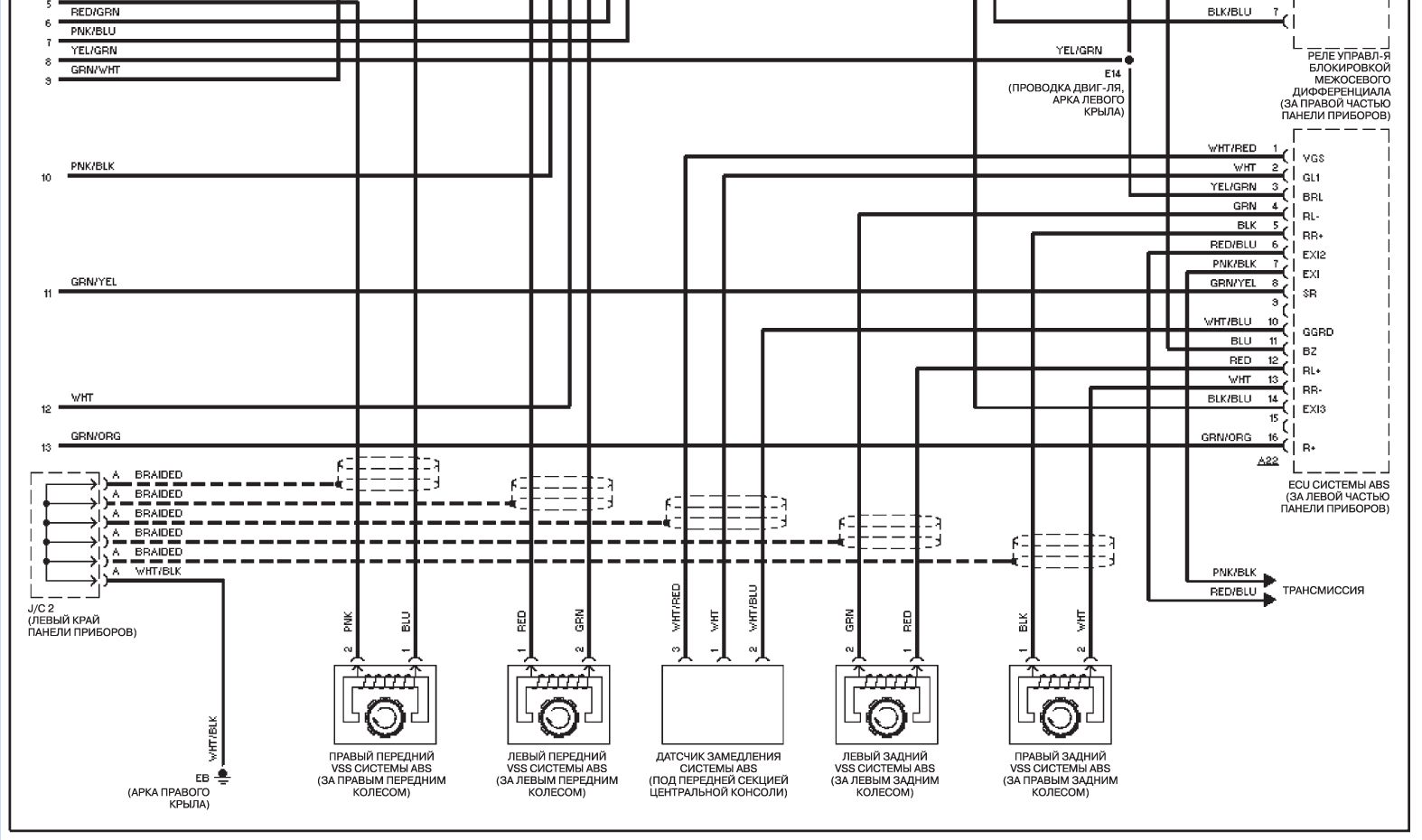

Система ABS, без системы VSC
