Снятие и установка дверных стекол
Lancia Ypsilon / Кузов / Снятие и установка дверных стекол

* Во избежание получения порезов рук о края технологических отверстий в дверной раме работайте в перчатках!


ПОРЯДОК ВЫПОЛНЕНИЯ

Опустите стекло в крайнее нижнее положение. На моделях, оборудованных электроприводными стеклоподъемниками/единым замком, отсоедините отрицательный провод от батареи.


* Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


Передние двери

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите дверное зеркало заднего вида (см. Раздел Снятие и установка наружных зеркал заднего вида).

2. Снимите панель внутренней обивки двери и влагозащитный экран (см. Раздел Снятие и установка панелей внутренней обивки дверей).

3. Снимите внутреннюю и наружную уплотнительные ленты (обратитесь к иллюстрации Передняя дверь и ее компоненты).

4. Отверните два болта крепления направляющего желоба стекла и выньте стекло из двери наружу и вверх. Поддев желоб, аккуратно снимите его.

5. Установка производится в обратном порядке. Проследите за надежностью защелкивания и затягивания крепежа.


Задние двери

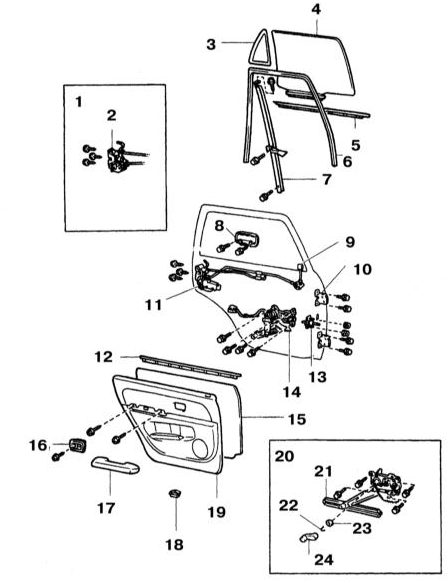

Конструкция сборки задней двери
Конструкция сборки задней двери

1 — Модели с единым замком 2 — Дверной замок
3 — Фиксированная задняя форточка с облицовочной уплотнительной лентой 4 — Стекло
5 — Наружная уплотнительная лента 6 — Направляющая лента облицовки оконного проема 7 — Разделительная планка 8 — Наружная ручка
9 — Кнопка выключения замка 10 — Петля
11 — Дверной замок
12 — Внутренняя уплотнительная лента 13 — Ограничитель открывания двери 14 — Регулятор стеклоподъемника 15 — Крышка сервисного отверстия 16 — Внутренняя ручка
17 — Подлокотник
18 — Переключатель управления функционированием электропривода стеклоподъемника 19 — Панель внутренней обивки 20 — Модели без электропривода стеклоподъемников 21 — Регулятор стеклоподъемника 22 — Стопорное кольцо
23 — Втулка
24 — Ручка регулятора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю и наружную уплотнительные ленты (обратитесь к иллюстрации выше).

2. Снимите разделительную планку, заднюю фиксированную форточку с уплотнительной облицовочной лентой и направляющую ленту облицовки оконного проема.

3. Снимите сборку защелки дверного замка с наружной ручкой (см. Раздел Снятие и установка защелок, замковых цилиндров и дверных ручек).

4. Снимите регулятор стеклоподъемника (см. Раздел Снятие и установка регуляторов стеклоподъемников).

5. Снимите дверное стекло.

6. Установка производится в обратном порядке.
