Снятие и установка стекла и регулятора стеклоподъемника двери задкаLancia Ypsilon / Кузов / Снятие и установка стекла и регулятора стеклоподъемника двери задка

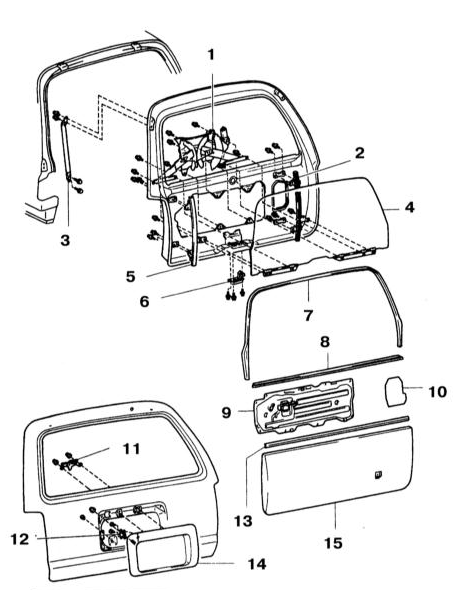

Конструкция двери задка
1 — Регулятор стеклоподъемника
2 — Правая направляющая стеклоподъемника
3 — Упор двери
4 — Заднее стекло
5 — Левая направляющая стеклоподъемника
6 — Замок двери
7 — Направляющая лента облицовки оконного проема
8 — Наружная уплотнительная лента
9 — Крышка сервисного отверстия
10 — Пластина
11 — Коленчатый рычаг привода защелки
12 — Цилиндр замка
13 — Внутренняя уплотнительная лента
14 — Облицовочная панель номерного знака
15 — Панель обивки двери задка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините отрицательный провод от батареи.
* Если установленная на автомобиле стереосистема оборудована охранным кодом,
прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной
комбинацией для ввода аудиосистемы в действие!
2. По желанию дверь задка может быть снята с автомобиля (см. Раздел Снятие,
установка и регулировка двери задка).
3. Снимите петельную поручневую рукоятку двери задка, Сняв ее панель и вывернув болт крепления.
4. Отпустите десять фиксаторов крепления панели внутренней обивки двери. Отсоедините электропроводку и выверните винты крепления крышки сервисного отверстия (обратитесь к иллюстрации выше).
5. Снимите направляющую ленту облицовки оконного проема двери задка.
6. Отсоедините оставшуюся электропроводку, выньте стекло и снимите сборку регулятора стеклоподъемника (обратитесь к сопроводительной иллюстрации).
7. Установка производится в обратном порядке.
