* В ходе выполнения процедур снятия и установки бамперов полезной окажется помощь ассистента.

Передний бампер

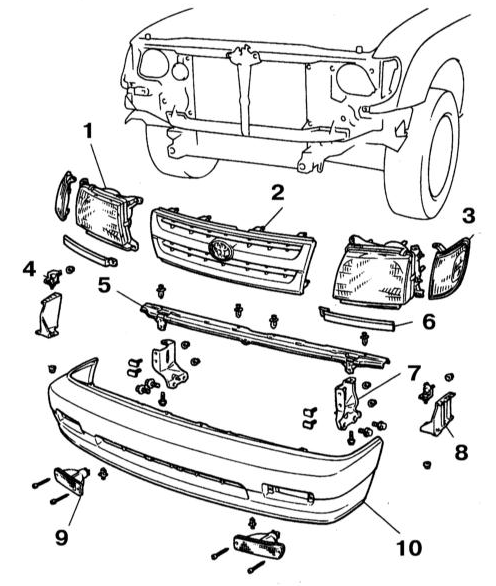

Детали установки переднего бампера

1 — Блок-фара
2 — Декоративная решетка 3 — Передний габаритный огонь 4 — Кронштейн опоры бампера 5 — Центральный держатель 6 — Дистанционная планка 7 — Рычаг переднего бампера 8 — Боковая опора
9 — Указатель поворота
10 — Спойлер

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите декоративную решетку радиатора (см. Раздел Снятие и установка декоративной решетки радиатора).

2. Снимите указатели поворотов (см. Бортовое электрооборудование).

3. Выверните болты рычагов бампера и болты крепления бампера к кузовным элементам (обратитесь к иллюстрации выше).

4. Установка производится в обратном порядке.

Задний бампер

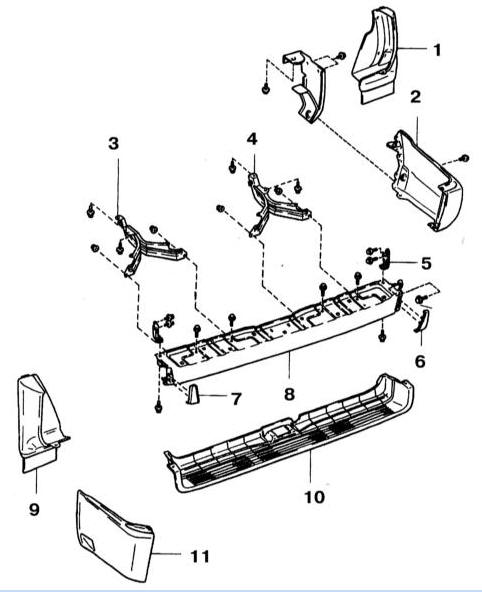

Детали установки заднего бампера

1 — Правый задний грязеотбойник 2 — Правая боковая накладка бампера 3 — Левый рычаг бампера
4 — Правый рычаг бампера 5 — Кронштейн опоры бампера 6,7 — Уплотнитель
8 — Задний бампер
9 — Левый задний грязеотбойник 10 — Накладка бампера
11 — Левая боковая накладка бампера

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Если не планируете производить замену заднего бампера и его опорных кронштейнов, отболтите кронштейны от несущей рамы автомобиля (обратитесь к иллюстрации выше).

2. Если бампер подлежит замене, отболтите от него кронштейны.

3. Детали установки заднего бампера представлены.

4. Установка производится в обратном порядке. Проследите за надежностью затягивания/защелкивания крепежных элементов.
