Компоненты сборки стояночного тормоза

1 — Штифт
2 — Коленчатый рычаг привода стояночного тормоза 3 — Зажим
4 — Шплинт
5 — Пружина
6 — Чехол коленчатого рычага 7 — Кронштейн коленчатого рычага 8 — Трос стояночного тормоза 9 — Внутренний трос стояночного тормоза 10 — Промежуточный рычаг 11 — Регулировочная шайба 12 — Стопорное кольцо
13 — Задний дисковый тормозной механизм 14 — Возвратная пружина
15 — Передняя колодка
16 — Распорная пластина
17 — Задняя колодка
18 — Прижимная пружина
19 — Тормозной диск
20 — Прокладка
21 — Регулятор
22 — Седла пружины
23 — Держатель колодки

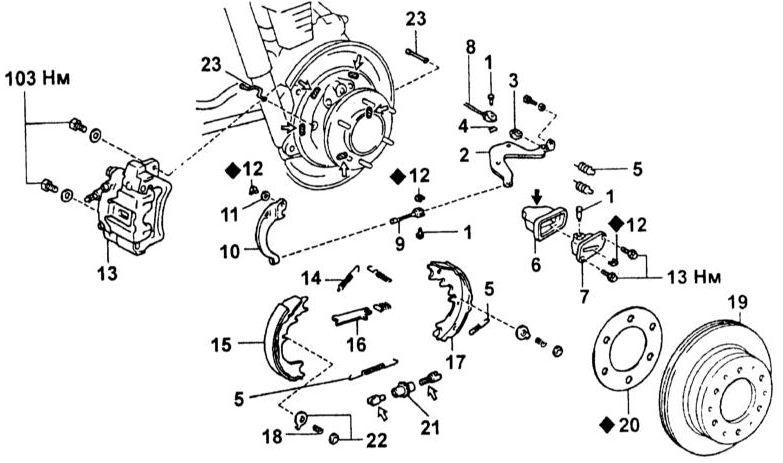

Компоненты сборки стояночного тормоза показаны на иллюстрации выше.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите стояночный тормоз. Ослабьте гайки крепления задних колес. Поддомкратьте автомобиль и установите его на подпорки. Снимите колеса.

2. Для выбирания слабины приводного троса ослабьте регулировочную гайку (см. Раздел Регулировка стояночного тормоза).

3. Отсоедините трос от коленчатого рычага привода стояночного тормоза.

4. Отсоедините внутренний трос от промежуточного рычага.

5. Высвободите все тросы из промежуточных фиксаторов на раме/картере моста.

6. Установка производится в обратном порядке.

7. Закончив установку, произведите регулировку привода стояночного тормоза.

8. Уберите подпорки и опустите автомобиль на землю.
