Замена ламп фар ближнего света

1. Отсоедините разъем (А).

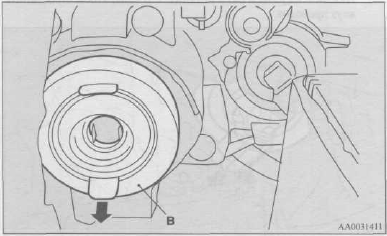

2. Снимите уплотнительную крышку (В).

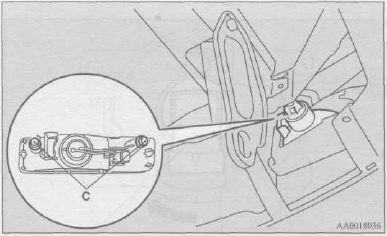

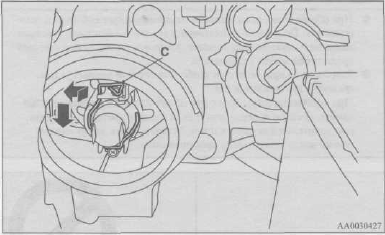

3. Отцепите пружину (С), удерживающую лампу, и извлеките лампу.

ПРЕДОСТЕРЕЖЕНИЕ
• При обращении с галогеновыми лампами следует соблюдать осто- рожность. Газ в колбе галогеновой лампы находится под высоким давлением, поэтому при падении, ударе или задевании за твердый предмет она может разорваться.

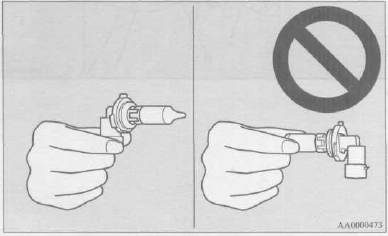

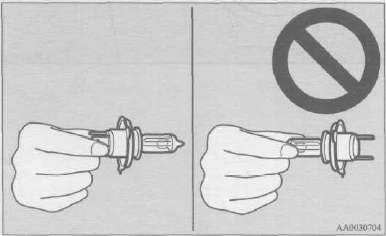

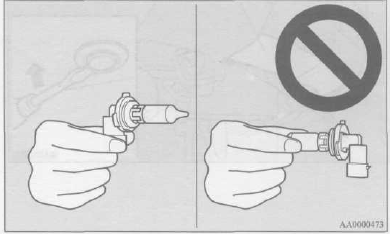

• Запрещается прикасаться к колбе галогеновой лампы руками, грязными перчатками и т. д.

При включении фары жир с рук может привести к повреждению лампы. Грязную поверхность стекла следует протереть спиртом, растворителем для краски и т. п. Устанавливать лампу следует только после тщательного просушивания.

Замена ламп фар дальнего света

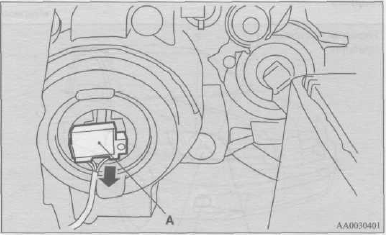

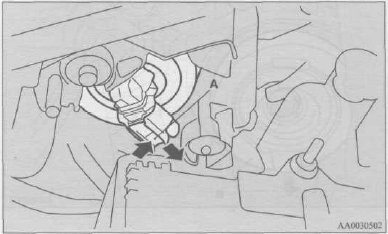

1. Нажмите на разъем (А) и потяните его вниз, чтобы отсоединить жгут проводов.

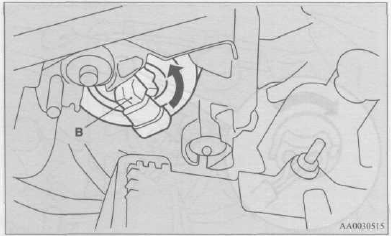

2. Поверните лампу (В) против часовой стрелки, затем извлеките лампу фары с держателем.

ПРЕДОСТЕРЕЖЕНИЕ
• При обращении с галогеновыми лампами следует соблюдать осто- рожность. Газ в колбе галогеновой лампы находится под высоким давлением, поэтому при падении, ударе или задевании за твердый предмет она может разорваться.

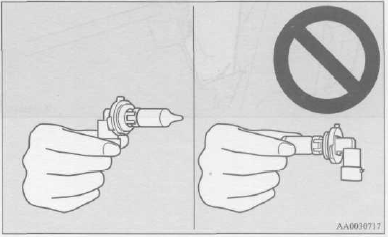

• Запрещается прикасаться к колбе галогеновой лампы руками, грязными перчатками и т. д.

При включении фары жир с рук может привести к повреждению лампы. Грязную поверхность стекла следует протереть спиртом, растворителем для краски и т. п. Устанавливать лампу следует только после тщательного просушивания.

Габаритные огни

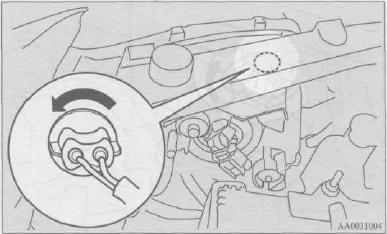

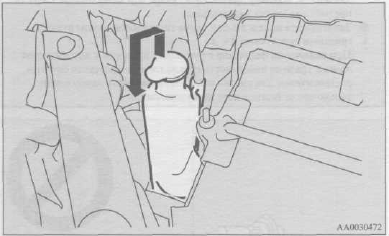

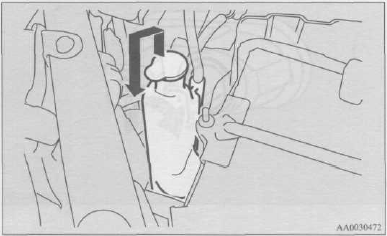

1. Поднимите расширительный бачок системы охлаждения, сни- мите его с кронштейна и отложите в сторону.

2. Снимите патрон лампы, повернув его против часовой стрелки.

Потянув лампу, извлеките ее из патрона.

Передние указатели поворота

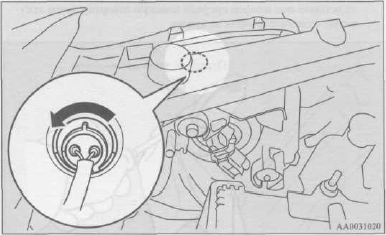

1. Поднимите расширительный бачок системы охлаждения, сни- мите его с кронштейна и отложите в сторону.

2. Снимите патрон лампы, повернув его против часовой стрелки.

Потянув лампу, извлеките ее из патрона.

Боковые повторители указателей поворота

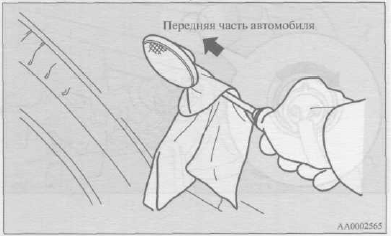

1. Для извлечения лампы бокового повторителя указателя поворо- та вставьте под плафон спереди плоскую отвертку, затем акку- ратно отожмите плафон от кузова.

ПРИМЕЧАНИЕ
• Оберните лезвие отвертки небольшим куском ветоши, чтобы не оцарапать плафон или кузов.

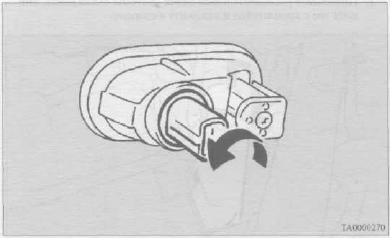

2. Извлеките патрон в сборе с лампой, поворачивая его против ча- совой стрелки, и извлеките лампу, потянув за нее.

Передние противотуманные фары*

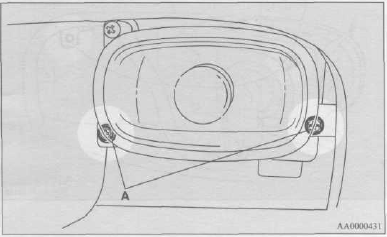

[Автомобили без турбонаддува] 1. Открутите винты крепления фары (А) и снимите кронштейн лампы полностью.

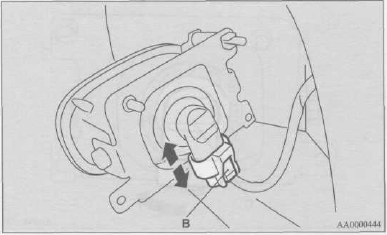

2. Нажмите на разъем (В), чтобы отключить его и извлечь лампу противотуманной фары.

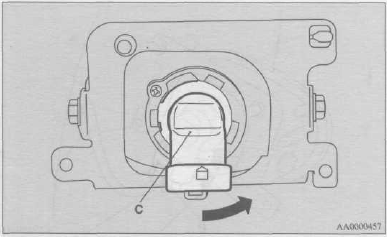

3. Извлеките патрон с лампой (С), повернув его против часовой стрелки.

ПРИМЕЧАНИЕ

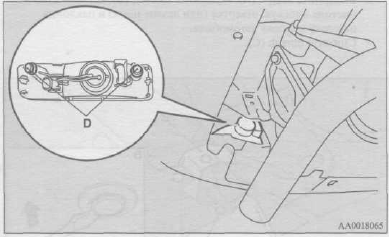

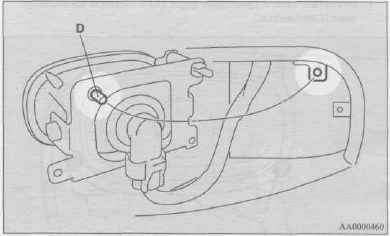

• Устанавливая фару в сборе на место, совместите штырек (D) на лампе с отверстием в кузове.

ПРЕДОСТЕРЕЖЕНИЕ
• При обращении с галогеновыми лампами следует соблюдать осто- рожность. Газ в колбе галогеновой лампы находится под высоким давлением, поэтому при падении, ударе или задевании за твердый предмет она может разорваться.

• Запрещается прикасаться к колбе галогеновой лампы руками, грязными перчатками и т. д.

При включении фары жир с рук может привести к повреждению лампы. Грязную поверхность стекла следует протереть спиртом, растворителем для краски и т. п. Устанавливать лампу следует только после тщательного просушивания.

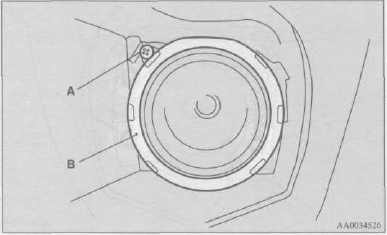

[Автомобили с турбонаддувом] 1. Открутите винт (А) крепления крышки и снимите крышку (В).

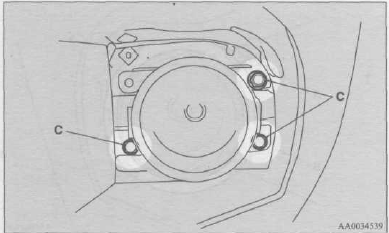

2. Открутите винты крепления фары (С) и снимите кронштейн лампы полностью.

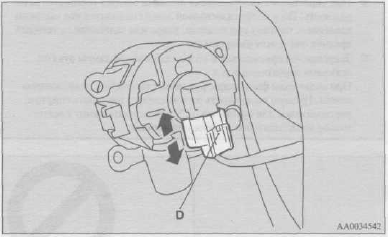

3. Нажмите на разъем (D), чтобы отключить его и извлечь лампу противотуманной фары.

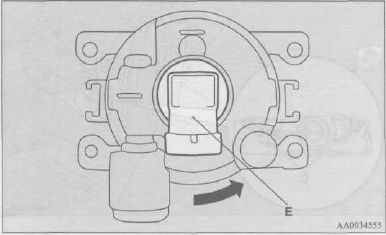

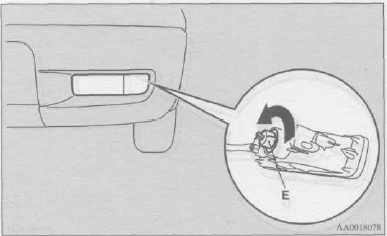

4. Извлеките патрон с лампой (Е), повернув его против часовой стрелки.

ПРЕДОСТЕРЕЖЕНИЕ
• При обращении с галогеновыми лампами следует соблюдать осто- рожность. Газ в колбе галогеновой лампы находится под высоким давлением, поэтому при падении, ударе или задевании за твердый предмет она может разорваться.

• Запрещается прикасаться к колбе галогеновой лампы руками, грязными перчатками и т. д.

При включении фары жир с рук может привести к повреждению лампы. Грязную поверхность стекла следует протереть спиртом, растворителем для краски и т. п. Устанавливать лампу следует только после тщательного просушивания.

Задний противотуманный фонарь (со стороны водителя)

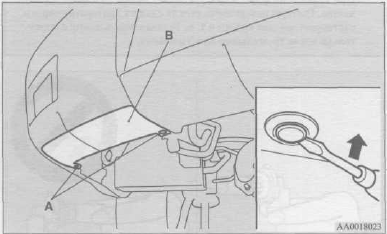

Автомобили с левосторонним рулевым управлением 1. Извлеките два пистона (А), вставив в паз в пистоне плоскую от- вертку (или лезвие ножа) и наклонив отвертку к кузову автомо- биля.

Снимите щиток (В).

2. Выверните болты (С).

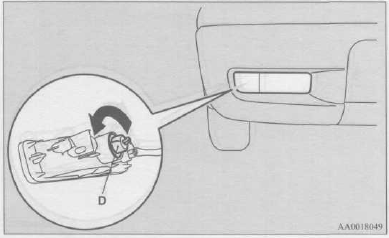

3. Извлеките патрон в сборе с лампой (D), поворачивая его про- тив часовой стрелки, и извлеките лампу, потянув за нее.

Автомобили с правосторонним рулевым управлением

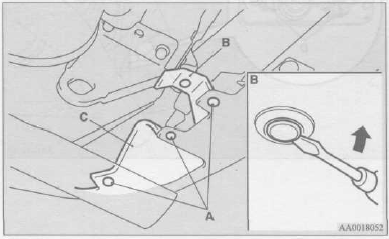

1. Выверните винты (А). Извлеките пистон (В), вставив в паз в пистоне плоскую отвертку (или лезвие ножа) и наклонив отвертку к кузову автомобиля.

Снимите щиток (С).

ПРИМЕЧАНИЕ
• Глушитель может быть горячим. Во время обслуживания авто- мобиля будьте осторожны, чтобы не получить ожог.

2. Выверните болты (D).

3. Извлеките патрон в сборе с лампой (Е), поворачивая его против часовой стрелки, и извлеките лампу, потянув за нее.

Комбинированные задние фонари

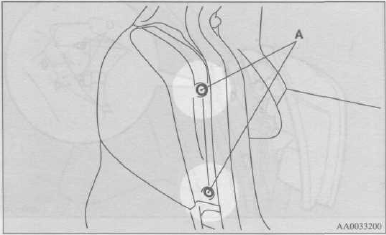

1. Выверните винты (А) крепления комбинированного заднего фонаря.

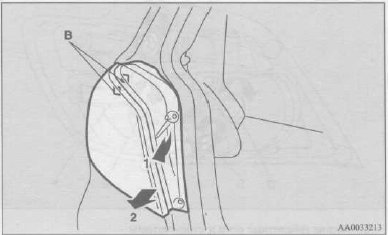

2. Сдвиньте комбинированный фонарь к борту автомобиля (1) и ослабьте зажимы (В).

Сдвиньте комбинированный фонарь к задней части автомобиля (2) и снимите зажимы (В).

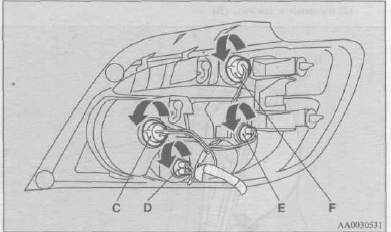

3. Извлеките патрон в сборе с лампой, поворачивая его против ча- совой стрелки, и извлеките лампу, потянув за нее.

С - Задние габаритные огни и стоп-сигналы D - Фонарь заднего хода
Е - Задний габаритный огонь F - Задний указатель поворота

ПРИМЕЧАНИЕ

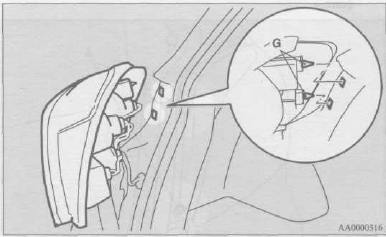

• Устанавливая лампу в сборе, совместите зажимы (G) на лампе с отверстием в кузове.

Фонари освещения номерного знака

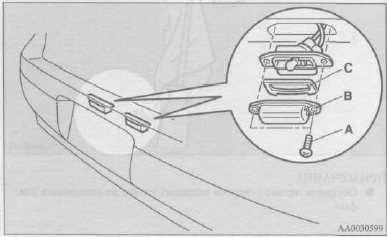

1. Выверните винты (А) крепления плафона фонаря освещения номерного знака (В). Затем снимите плафон и прокладку (С), извлеките лампу.

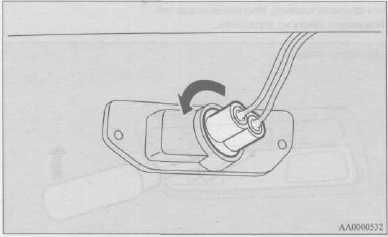

2. Извлеките патрон в сборе с лампой, поворачивая его против ча- совой стрелки, и извлеките лампу, потянув за нее.

Лампа освещения салона

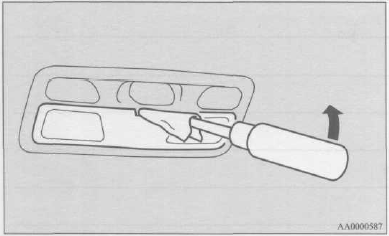

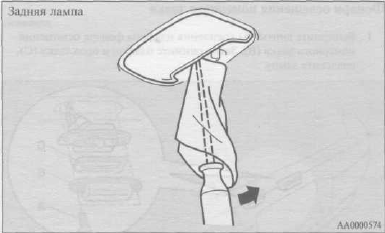

Вставьте в вырез в плафоне плоскую отвертку (или лезвие ножа), за- тем снимите плафон, аккуратно отжав его.

Извлеките лампу из держателя.

ПРИМЕЧАНИЕ
• Оберните лезвие отвертки ветошью, чтобы не поцарапать пла- фон.

Лампы местной подсветки

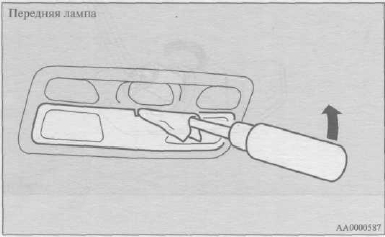

Вставьте в вырез в плафоне плоскую отвертку (или лезвие ножа), за- тем снимите плафон, аккуратно отжав его.

Извлеките лампу из держателя.

ПРИМЕЧАНИЕ
• Оберните лезвие отвертки ветошью, чтобы не поцарапать пла- фон.
