Снятие и установка форсунок

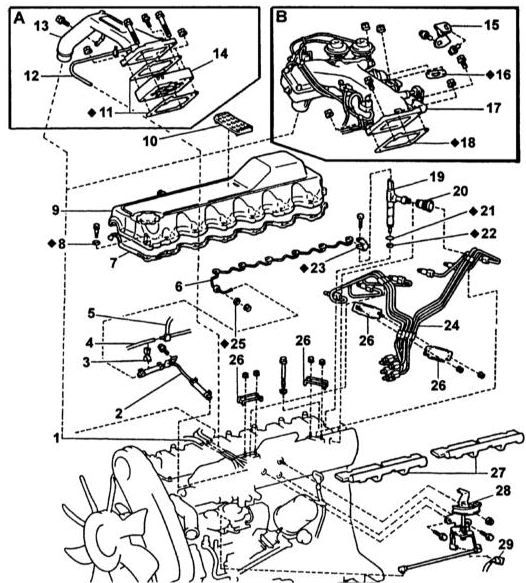

Детали установки форсунок
Детали установки форсунок

1, 5 — Вакуумный шланг (модели с системой EGR) 2 — Возвратная топливная трубка форсунки №3 3, 26 — Зажим
4, 12 — Вакуумный шланг
6 — Возвратная топливная трубка форсунки №1 7, 11, 16, 18, 23, 25 — Прокладка 8 — Уплотнительная шайба 9 — Крышка головки цилиндров 10, 27 — Термозащитный экран 13 — Впускной трубопровод 14 — Подогреватель на впуске 15 — Кронштейн клапана EGR 17 — Сборка впускного трубопровода 19 — Форсунка
20 — Переходник
21 — Уплотнительное кольцо 22 — Седло форсунки
24 — Топливные трубки высокого давления 28 — Сборка привода дроссельной заслонки 29 — Разъем датчика положения педали газа А — Без системы EGR
B, С — системой EGR
15 — Кронштейн клапана EGR 17 — Сборка впускного трубопровода 19 — Форсунка
20 — Переходник
21 — Уплотнительное кольцо 22 — Седло форсунки
24 — Топливные трубки высокого давления 28 — Сборка привода дроссельной заслонки 29 — Разъем датчика положения педали газа А — Без системы EGR
B, С — системой EGR

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной парубок 2. Снимите крышку головки цилиндров 3. Отсоедините разъем датчика положения педали газа и снимите сборку привода дроссельной заслонки.

4. Снимите возвратную топливную трубку форсунки №1 и трубки высокого давления.

5. Снимите переходники между форсунками и трубками высокого давления с головки цилиндров.

6. Выверните болт крепления прижима форсунки.

7. Выньте форсунку с седлом из головки цилиндров.

8. Снимите с форсунки уплотнительные кольца 9. Установка производится в обратном порядке. Затягивайте крепеж с требуемым усилием.
