Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха
Lancia Ypsilon / Системы охлаждения двигателя, отопления салона и кондиционирования воздуха дизельного двигателя / Снятие и установка сборки панели управления функционированием отопителя и кондиционера воздуха

* Некоторые из рассматриваемых в настоящем Руководстве автомобилей оборудованы системой дополнительной безопасности (SRS), более известной как подушка безопасности. Прежде чем выполнять какие-либо работы вблизи сборки подушки или рулевой колонки, в обязательном порядке отключайте систему во избежание получения травм в результате случайного ее срабатывания, – отсоедините от батареи сначала отрицательный, затем положительный провод и обождите не менее двух минут, прежде чем приступать к обслуживанию компонентов, расположенных вблизи датчиков направленных перегрузок (см. Бортовое электрооборудование). Изоляция и контактные разъемы электропроводки цепи SRS окрашены в ярко-желтый цвет. Не следует подключать к данной цепи никакие диагностические приборы!


Передний отопитель

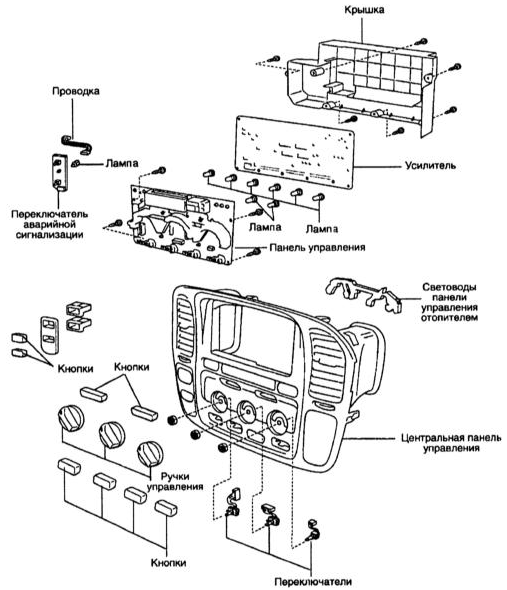

Сборка панели управления передним отопителем. Модели Land Cruiser
Сборка панели управления передним отопителем. Модели Land Cruiser

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тонкой отверткой снимите два фиксатора, пепельницу и подстаканник.

2. Снимите накладку консоли с панели управления передним отопителем (обратитесь к иллюстрации выше).

3. Вытяните блок управления и отсоедините электропроводку.

4. Установка производится в обратном порядке.

5. Запустите двигатель и проверьте исправность функционирования отопителя/кондиционера воздуха.


Задний отопитель

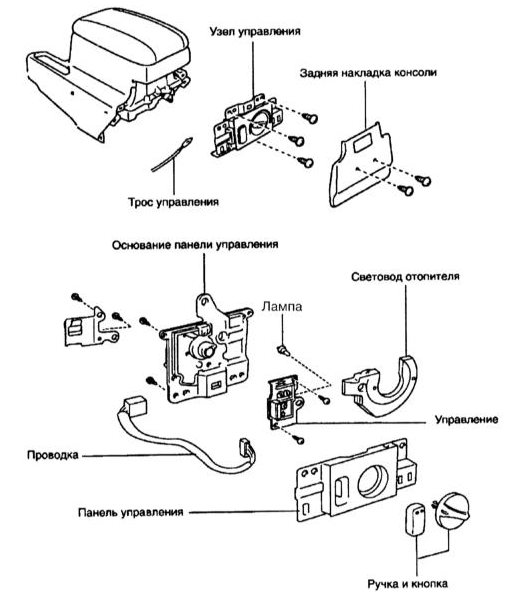

Сборка панели управления задним отопителем. Модели Land Cruiser
Сборка панели управления задним отопителем. Модели Land Cruiser

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю накладку блока и включите отопитель на максимум.

2. Отдайте три винта и снимите блок управления (обратитесь к иллюстрации выше).

3. Отсоедините разъем электропроводки и трос управления.

4. Установка производится в обратном порядке.

5. Запустите двигатель и проверьте исправность функционирования отопителя/кондиционера воздуха.
