ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смонтируйте сборку шестерни выпускного вала, установив на место торсионную пружину, зубчатое кольцо и волнистую шайбу. Зафиксируйте сборку стопорным кольцом, проследив за надежностью посадки последнего.

2. Зажмите сборку вала в тиски с мягкими губками.

3. Проденьте сервисный болт в гладкое отверстие в зубчатом кольце, при помощи отвертки разверните кольцо по часовой стрелке таким образом, чтобы произошло совмещение отверстий, и вверните второй болт в шестерню, прочно стянув им сборку. Извлеките из кольца первый сервисный болт. Аналогично заблокируйте сборку шестерни второго вала.

4. Удалите с сегментных пробок старый герметик. Нанесите герметик в канавки пробок и установите их в головки цилиндров. Сначала установите правые распределительные валы.

5. Смажьте толкатели молибденсодержащей смазкой и посадите их строго на свои прежние места в головки цилиндров. Проследите, чтобы каждый из толкателей был укомплектован своей прежней регулировочной шайбой.

6. Смажьте кулачки, подшипниковые шейки и упорные поверхности шестерни вала молибденсодержащей смазкой

7. Уложите валы на свои штатные места. Проворачивая распределительный вал

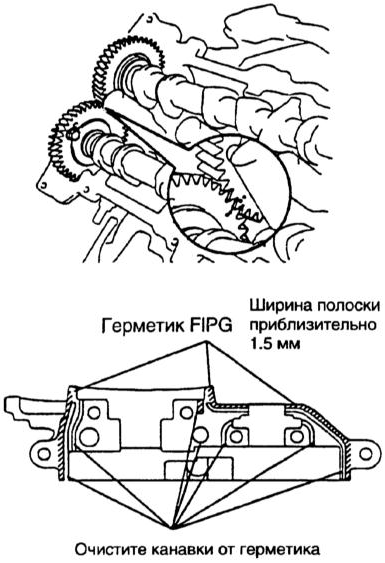

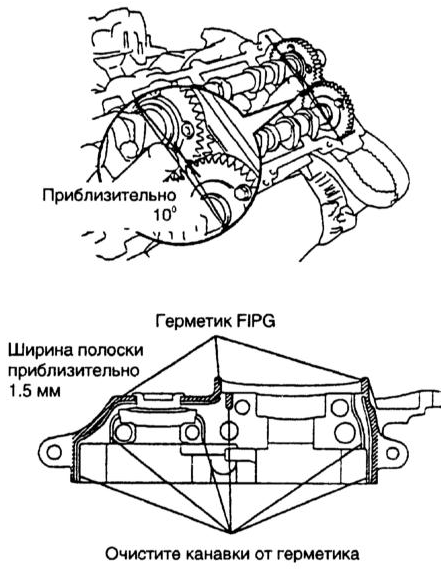

7. Уложите валы на свои штатные места. Проворачивая распределительный вал рожковым ключом, установите точечную метку вала под углом примерно 10° над горизонталью. Удалите старый герметик с передней крышки подшипника и нанесите полоску шириной около 1.5 мм свежего герметика FIPG на указанные места (обратитесь к сопроводительной иллюстрации). Не допускайте попадания герметика в канавки крышки.

8. Установите крышку до того, как герметик застынет. Установка передней крышки определяет упорный зазор распределительного вала.

9. Установите остальные крышки строго на свои прежние места (в соответствии с

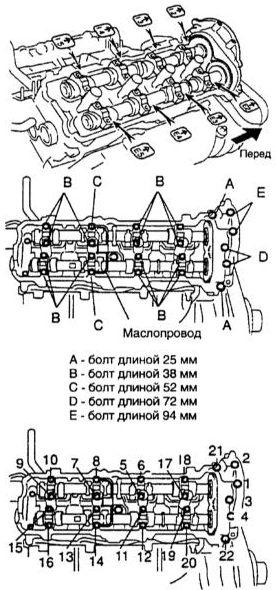

9. Установите остальные крышки строго на свои прежние места (в соответствии с цифровой маркировкой), проследите, чтобы стрелочные метки были развернуты остриями в сторону привода ГРМ (обратитесь к сопроводительной иллюстрации).

10. Установите новый сальник распределительного вала.

11. Смажьте резьбовые части болтов D и E. Действуя в строго определенном порядке (обратитесь к иллюстрации параграфа 9), в несколько приемов (по 1/4 оборота за подход) затяните в несколько подходов болты крепления крышек с требуемым усилием.

12. Выверните сервисный болт.

13. Действуя в аналогичной манере, установите распределительные валы левой

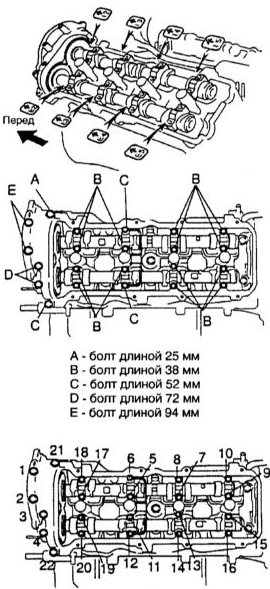

13. Действуя в аналогичной манере, установите распределительные валы левой головки цилиндров с учетом того, что точечные метки на распределительных валах надо совместить (обратитесь к сопроводительной иллюстрации): установка передних крышек подшипников.

13. Установка остальных крышек подшипников (обратитесь к сопроводительной


13. Установка остальных крышек подшипников (обратитесь к сопроводительной иллюстрации).

14. Проверьте клапанные зазоры (см. Главу Настройки и текущее обслуживание автомобиля)
15. Установите газораспределительный ремень (см. Раздел Снятие, проверка состояния и установка газораспределительного ремня и зубчатых колес привода ГРМ).

16. Перед установкой крышек головок цилиндров удалите с них и с сегментных пробок старый герметик. Нанесите на место стыка клапанной крышки с крышкой подшипника №1 распределительного вала новый герметик. Нанесите герметик в центральную канавку сегментных пробок и установите их в головку цилиндров. Установите новые прокладки крышек головок цилиндров, проверьте состояние уплотнителей под болтами крепления крышек и установите крышки головок цилиндров.

17. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.

18. Запустите двигатель и проверьте его на наличие признаков развития утечек.
