Cхема электрооборудования автомобиля Skoda Fabia - 42
Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 42

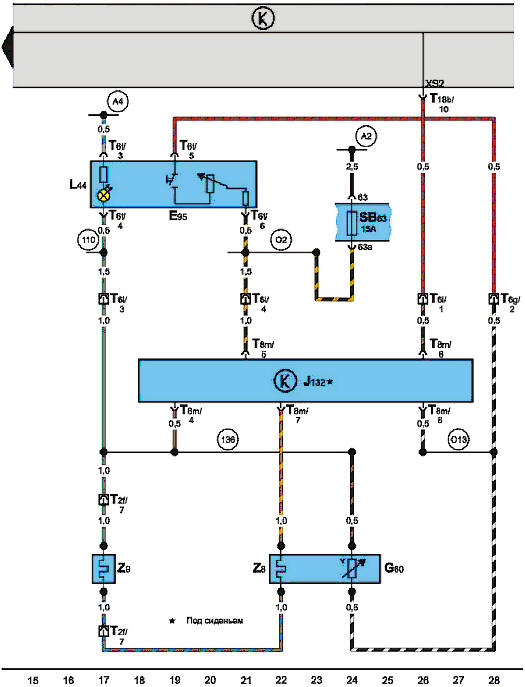

Обогрев сиденья переднего пассажира, блок предохранителей (выпуска с 08.99 г.)
Обогрев сиденья переднего пассажира, блок предохранителей (выпуска с 08.99 г.)
