Cхема электрооборудования автомобиля Skoda Fabia - 33Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 33

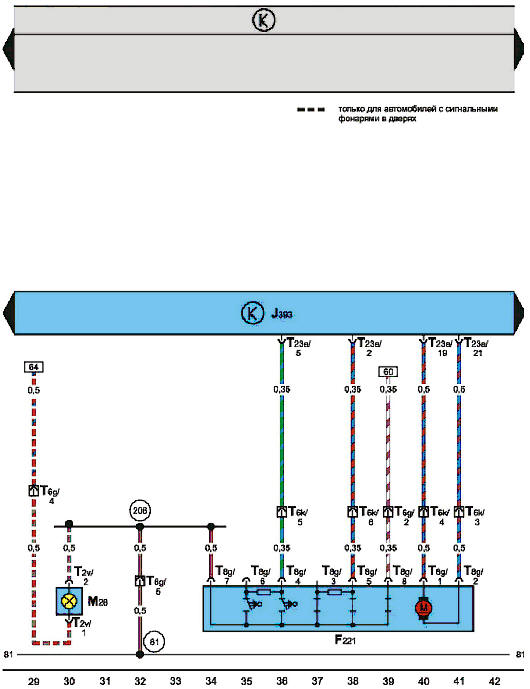

Центральный блок управления системой "Комфорт", запирающий элемент двери
переднего пассажира, сигнальный фонарь двери переднего пассажира
