Вентилятор отопителя и обогрев заднего стекла

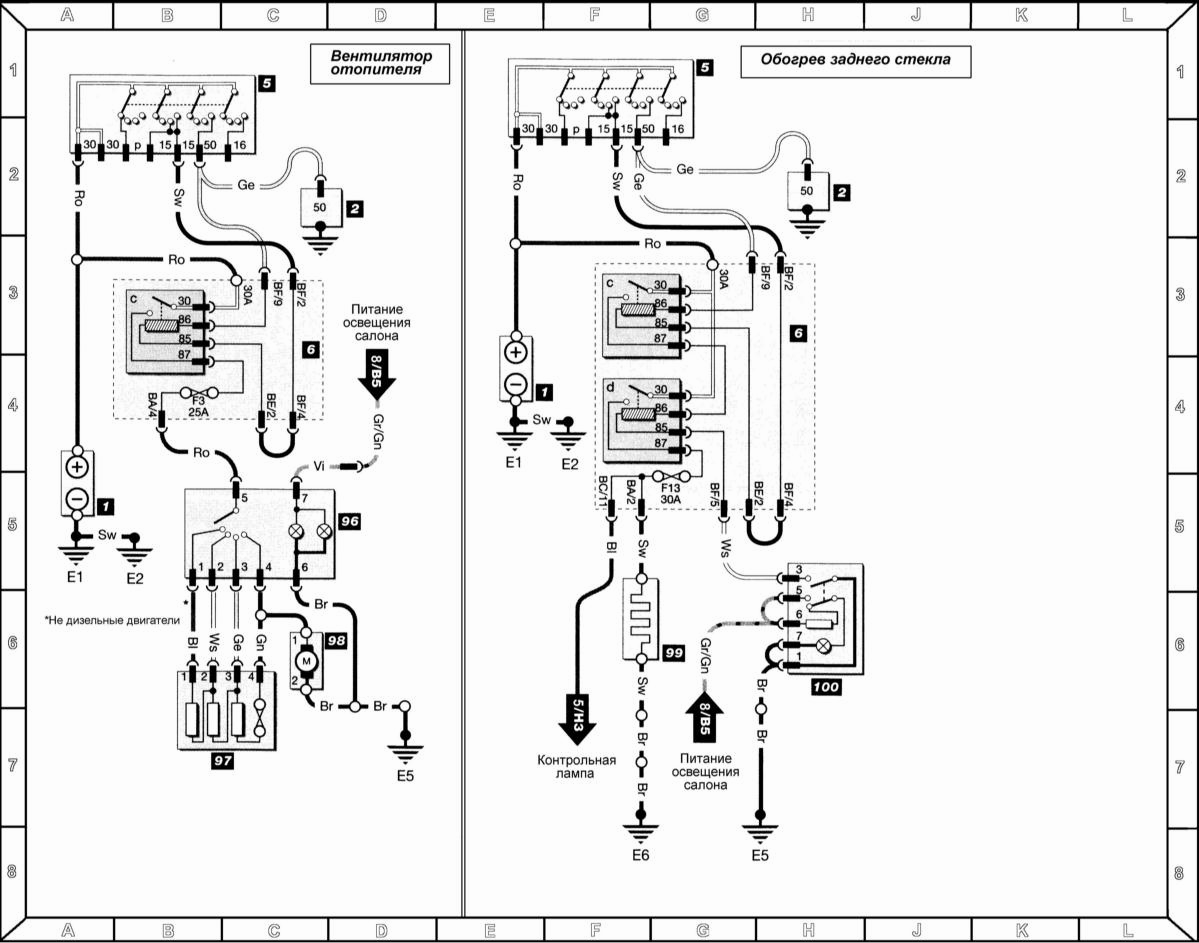

Вентилятор отопителя и обогрев заднего стекла

Обозначение компонентов


1 — Батарея
2 — Стартер
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х”
d = реле обогревателя заднего стекла 96 — Выключатель вентилятора отопителя 97 — Резисторы вентилятора отопителя 98 — Электромотор вентилятора отопителя 99 — Обогреватель заднего стекла 100 — Выключатель обогрева заднего стекла
Обозначения цвета изоляции электропроводки http://otzverey.ru/ ультразвуковой отпугиватель птиц оптом купить.


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
