Cхема электрооборудования автомобиля Skoda Fabia - 31
Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 31

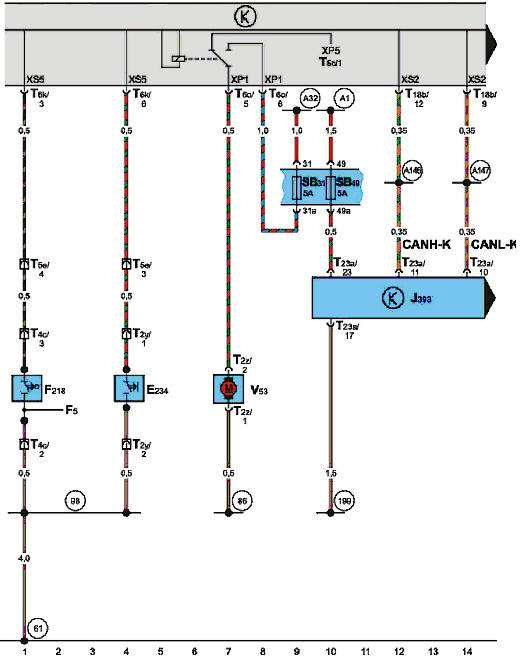

Центральный блок управления системой "Комфорт", выключатель дистанционного
Центральный блок управления системой "Комфорт", выключатель дистанционного открытия крышки багажника, выключатель центрального замка, электродвигатель привода замка крышки багажника, блок предохранителей
