Cхема электрооборудования автомобиля Skoda Fabia - 25Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 25

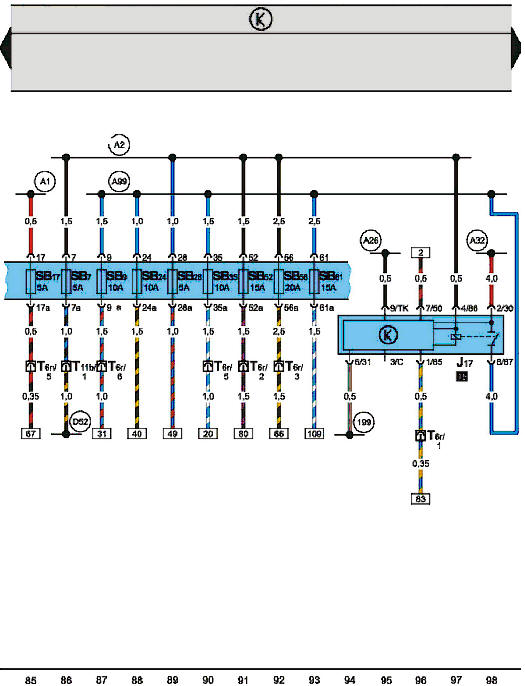

Реле топливного насоса, блок предохранителей (двигатели 1,0 л, 37 кВт и 1,4 л,
50 кВт выпуска с 08.99 г.)
