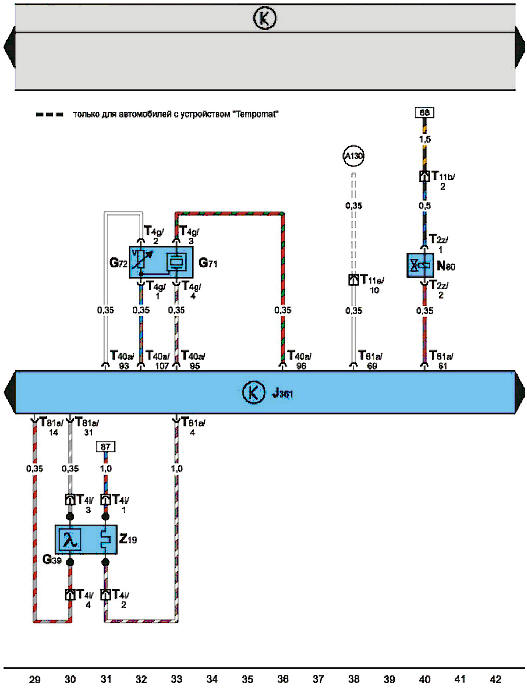

Cхема электрооборудования автомобиля Skoda Fabia - 21Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 21
Блок управления "Simos", лямбда-зонд, датчик давления и температуры воздуха во
впускной трубе двигателя, электромагнитный клапан адсорбера (двигатели 1,0 л, 37
кВт и 1,4 л, 50 кВт выпуска с 08.99 г.)
