Cхема электрооборудования автомобиля Skoda Fabia - 19
Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 19

Стартер, генератор, вентилятор радиатора, дополнительный блок предохранителей на

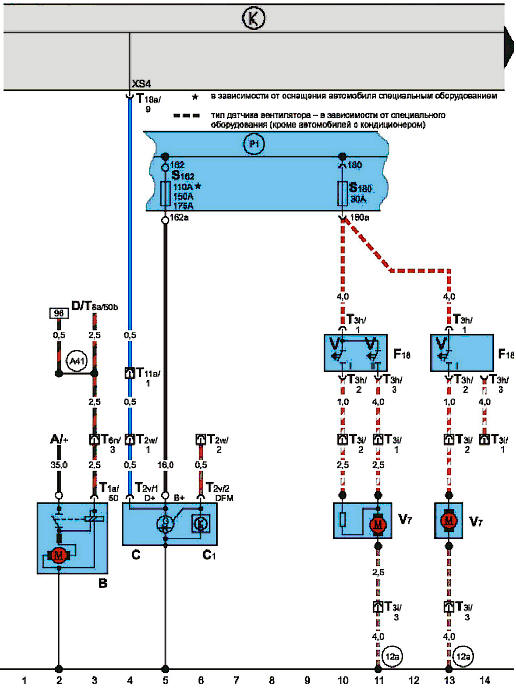

Стартер, генератор, вентилятор радиатора, дополнительный блок предохранителей на аккумуляторной батарее (двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт выпуска с 08.99 г.)
