Cхема электрооборудования автомобиля Skoda Fabia - 16
Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 16

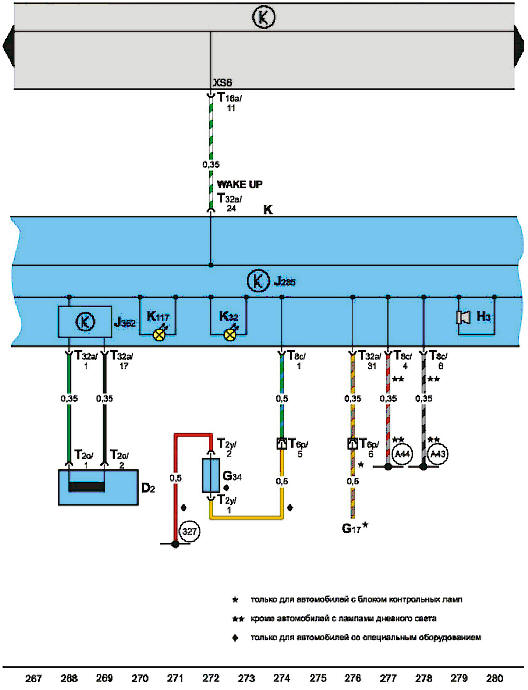

Иммобилайзер, панель приборов, блок управления панелью приборов, контрольные
Иммобилайзер, панель приборов, блок управления панелью приборов, контрольные лампы, звуковая сигнализация (зуммер) панели приборов, датчик износа тормозной накладки левого переднего колеса
