Снятие и установка генератора
Fiat Linea / Системы заряда и запуска / Снятие и установка генератора

СНЯТИЕ


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

2. Снимите ремень привода вспомогательных агрегатов со шкива генератора.



Модели 1.3 л


ПОРЯДОК ВЫПОЛНЕНИЯ

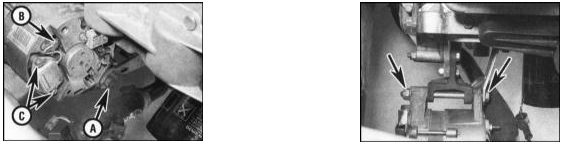

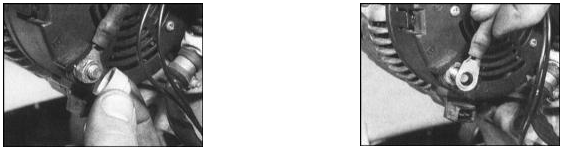

1. Снимите защитный колпачок, снимите гайку с шайбами и скиньте клемму провода питания с контактной шпильки генератора.

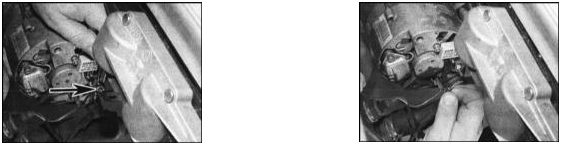

2. Отсоедините от генератора сигнальный провод.


2. Отсоедините от генератора сигнальный провод.

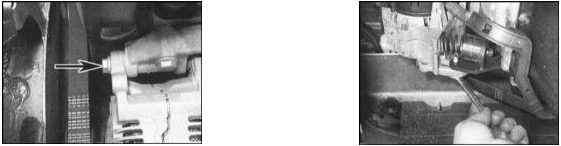

3. Отдайте болт(ы) верхней опоры генератора.

4. Отпустите гайку болта крепления нижней опоры и поверните сборку генератора


4. Отпустите гайку болта крепления нижней опоры и поверните сборку генератора к радиатору с целью обеспечения достаточного рабочего пространства.

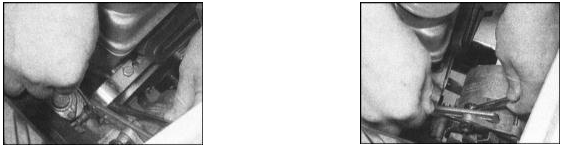

5. Выверните нижний сквозной болт и снимите генератор с опорного кронштейна.


5. Выверните нижний сквозной болт и снимите генератор с опорного кронштейна.



Дизельные модели и модели 1.6 л


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Рассоедините на генераторе разъем сигнального провода.


1. Рассоедините на генераторе разъем сигнального провода.


2. Снимите защитный колпачок, отдайте гайку, снимите шайбы и отсоедините от генератора клемму провода питания.

3. Выверните болты нижней и верхней опор генератора, затем снимите генератор


3. Выверните болты нижней и верхней опор генератора, затем снимите генератор со своего кронштейна. При соответствующей комплектации поверните ролик натяжителя приводного ремня генератора наружу, обеспечивая доступ к болту нижней опоры.

Все модели


Все модели


ПОРЯДОК ВЫПОЛНЕНИЯ

Если имеется необходимость с снятии модуля щеткодержателя/регулятора напряжения, обратитесь к материалам Раздела Замена модуля щеткодержателя/регулятора напряжения.


УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке. Проследите за правильностью прокладки и регулировки натяжиения приводного ремня.

2. Затяните весь крепеж с требуемым усилием.
