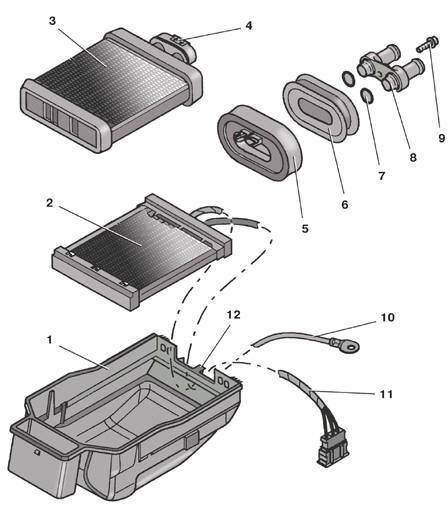

Радиатор отопителя

1 – кожух;
2 – электронагревательный элемент; 3 – радиатор отопителя;
4 – наклейка;
5 – уплотнитель отопителя в сборе; 6 – уплотнитель щита передка; 7 – уплотнительное кольцо; 8 – патрубок радиатора;
9 – болт;
10 – «массовый» провод;
11 – соединительная колодка; 12 – передний фиксатор кожуха

Подсоединение шлангов к радиатору отопителя

1 – отводящий шланг;
2 – подводящий шланг;
3 – хомут;
4 – патрубок радиатора;
5 – болт

Снятие кожуха радиатора отопителя

1 – пружинные скобы;
2 – кожух;
3 – переходник нижнего воздуховода

На части моделей установлен электронагревательный элемент отопителя, который
дополнительно подогревает воздух. Элемент включается блоком управления двигателем
в зависимости от температуры окружающего воздуха и охлаждающей жидкости и нагрузки генератора при установленной ручке на панели управления отопителем на
максимальный обогрев.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите напольную консоль.

3. Слейте жидкость из системы охлаждения двигателя или пережмите отводящий 1 (см. рис. Подсоединение шлангов к радиатору отопителя) и подводящий 2 шланги радиатора отопителя (если радиатор отопителя снимается для замены, необходимо
слить жидкость).

4. Со стороны моторного отсека промаркируйте положение патрубка 4 отопителя и
отверните болт 5 его крепления. Выньте патрубок и вместе со шлангами отложите в
сторону.

5. Заглушите отверстия в радиаторе 3 (см. рис. Радиатор отопителя) отопителя.

6. На моделях с электронагревательным элементом 2 отсоедините колодку 11 с проводами от жгута с левой стороны отопителя и «массовый» провод 10.

7. Снимите переходник 3 (см. рис. Снятие кожуха радиатора отопителя) нижнего воздуховода.

8. Снимите пружинные скобы 1 крепления кожуха радиатора отопителя с трех сторон.

9. Опустите и сдвиньте на себя кожух 2 радиатора отопителя, чтобы вывести из зацепления его передний фиксатор 12 (см. рис. Радиатор отопителя).

10. Выньте кожух 1 радиатора отопителя из-под панели приборов с правой стороны.

11. Выньте радиатор 3 отопителя из кожуха 1.

12. Замените порванные или потерявшие упругость уплотнительные кольца 7 патрубка.

13. Установите радиатор отопителя в обратном порядке. При этом обратите внимание,
что наклейка 4 на нем, указывающая подводящее и отводящее направления, должна
находиться сверху. Установите патрубок в соответствии с ранее сделанной маркировкой, плотно вставив его в уплотнитель 6 на щите передка.

14. Проверьте уровень и при необходимости долейте охлаждающую жидкость (при замене радиатора отопителя залейте новую жидкость в систему охлаждения двигателя).

Моменты затяжки болта крепления патрубков теплообменника – 20 Н·м.
