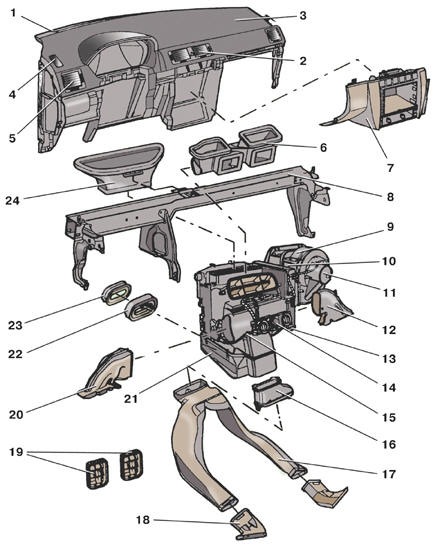

Элементы отопителя

1 – решетка обдува ветрового стекла; 2 – центральные сопла;
3 – панель приборов;
4 – решетка обдува бокового стекла; 5 – боковое сопло;
6 – воздуховод центральных сопел; 7 – кожух центральной консоли; 8 – кронштейн панели приборов; 9 – отопитель;
10 – дополнительный резистор; 11 – вентилятор отопителя; 12 – воздуховод обдува ног переднего пассажира; 13 – фильтр;
14 – панель управления отопителем; 15 – трос привода отопителя; 16 – переходник нижнего воздуховода; 17 – нижний воздуховод;
18 – сопла обдува для задних пассажиров; 19 – решетка вытяжной вентиляции; 20 – воздуховод обдува ног водителя; 21 – кожух радиатора отопителя; 22 – уплотнитель отопителя в сборе; 23 – уплотнитель щита передка; 24 – воздуховод обдува ветрового стекла

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Аккуратно поддев отверткой в местах расположения фиксаторов (в верхней и нижней части корпуса сопла), выньте корпус с боковым соплом 5 (см. рис. Элементы
отопителя) из панели 3 приборов.

2. Установите корпус с боковым соплом в обратном порядке.
