Передняя дверь - Замена цилиндра замка
Lancia Musa / Кузов / Передняя дверь - Замена цилиндра замка

Снятие цилиндра замка
Снятие цилиндра замка

1 – наружная ручка;
2 – цилиндры;
3 – заглушка;
4 – болт;
5 – торцовый ключ

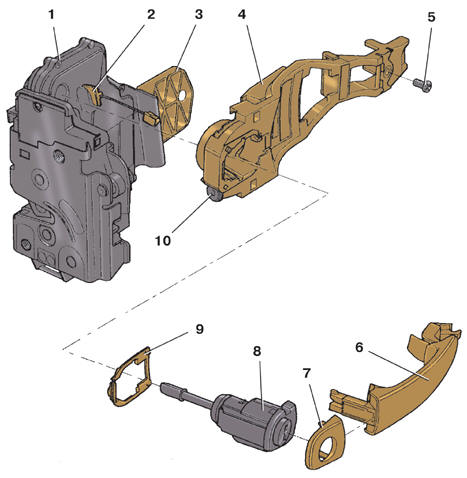

Детали замка двери
Детали замка двери

1 – замок;
2 – тяга наружной ручки; 3 – кронштейн;
4 – держатель;
5 – винт крепления держателя; 6 – наружная ручка;
7 – облицовка цилиндра;
8 – цилиндр замка двери; 9 – прокладка цилиндра;
10 – болт крепления цилиндра

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте дверь и, аккуратно поддев отверткой, снимите заглушку 3 (см. рис. Снятие
цилиндра замка).

2. Оттяните наружную ручку 1 двери и, удерживая ее в этом положении, отверните
торцовым ключом 5 болт 4 крепления цилиндра на 2–3 оборота. Затем выньте цилиндр
2 на себя.


Предупреждение
Отворачивайте болт 4 ровно на столько, чтобы можно было вынуть цилиндр замка.
В противном случае фиксатор цилиндра упадет внутрь двери.


3. Снимите прокладку 9 (см. рис. Детали замка двери) цилиндра.

4. Снимите с цилиндра 8 замка облицовку 7.

5. Установите цилиндр замка в обратном порядке.
