Замена ламп - ЛАМПЫ ЗАДНЕГО ФОНАРЯ (КУЗОВ ХЭТЧБЕК)Lancia Musa / Электрооборудование / Замена ламп - ЛАМПЫ ЗАДНЕГО ФОНАРЯ (КУЗОВ ХЭТЧБЕК)
Снятие держателя ламп заднего фонаря
1 – защелки;
2 – держатель ламп;
3 – фонарь

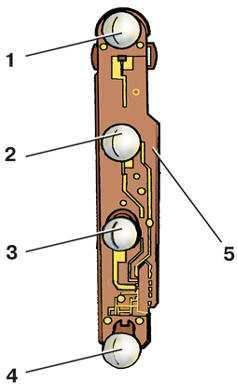

Держатель с лампами заднего фонаря
1 – лампа сигнала торможения;
2 – лампа указателя поворота;
3 – лампа света заднего хода;
4 – лампа габаритного света (в левом фонаре она является также противотуманной
лампой);
5 – держатель ламп
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Откройте дверь задка и откиньте край обивки, чтобы получить доступ к фонарю 3
(см. рис. Снятие держателя ламп заднего фонаря).
3. Сожмите две пластмассовые защелки 1 на верхней части держателя 2 ламп, чтобы
они вышли из зацепления с корпусом фонаря.
4. Выньте держатель 2 ламп из корпуса фонаря.
5. Нажмите на перегоревшую лампу, поверните ее против часовой стрелки и выньте
из держателя 5 (см. рис. Держатель с лампами заднего фонаря).
6. Вставьте новую лампу в держатель и зафиксируйте ее, повернув по часовой стрелке до упора.
7. Вставьте в корпус фонаря сначала нижнюю часть держателя, затем верхнюю, зафиксировав держатель в корпусе. При этом должны быть слышны щелчки.
8. Установите обивку на место.
