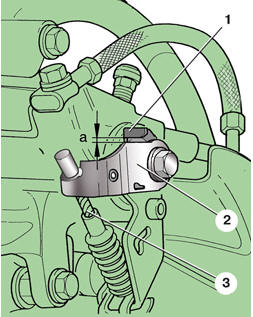

Регулировка стояночного тормоза с задними дисковыми тормозными механизмами

1 – упор;
2 – рычаг;
3 – трос привода стояночного тормоза; а – расстояние между рычагом и упором

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите напольную консоль.

2. Убедитесь, что рычаг стояночного тормоза был опущен до упора вниз.

3. Для самоустановки элементов стояночного тормоза несколько раз резко нажмите
на педаль тормоза.

4. Затяните регулировочную гайку 3 (см. рис. Уравнитель тросов привода стояночного
тормоза) до того момента, когда рычаги 2 (см. рис. Регулировка стояночного тормоза с
задними дисковыми тормозными механизмами) на тормозных механизмах задних колес отойдут от упоров 1.

5. Замерьте расстояние а между рычагом 2 и упором 1 с обеих сторон. Оно не должно
превышать 3 мм, а сумма значений а с обеих сторон должна находиться в пределах
1–4 мм.

6. Для самоустановки элементов стояночного тормоза три раза затяните и опустите
рычаг стояночного тормоза.

7. Опустите рычаг стояночного тормоза до упора вниз и проверните руками задние
колеса. Они должны вращаться равномерно, без заеданий.

8. Колеса не должны проворачиваться при поднятии рычага на пять-семь щелчков. В
противном случае повторите регулировку.

9. Установите напольную консоль.
