Коробка передач типа 002 - Заправка новой коробки
Lancia Musa / Коробка передач / Коробка передач типа 002 - Заправка новой коробки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните резьбовую пробку 1 (см. рис. Пробка маслоналивного отверстия коробки
передач типа 002) маслоналивного отверстия.

2. Залейте в коробку трансмиссионное масло до нижней кромки маслоналивного отверстия.

3. Затяните пробку маслоналивного отверстия моментом 25 Н·м.

4. Поднимите и установите на надежные опоры переднюю часть автомобиля. Пустите
двигатель, включите третью скорость и дайте поработать ему около 2 мин.

5. Остановив двигатель, отверните резьбовую пробку маслоналивного отверстия и
снова долейте масло до нижней кромки маслоналивного отверстия.

6. Затяните пробку маслоналивного отверстия моментом 25 Н·м.

Коробка передач типа 002 - Замена чехла рычага переключения передач

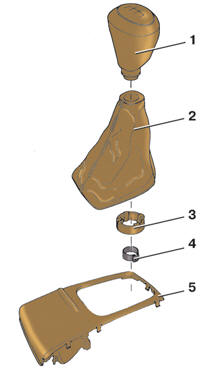

Детали крепления чехла рычага переключения передач
Детали крепления чехла рычага переключения передач

1 – рукоятка;
2 – чехол;
3 – фиксатор;
4 – хомут;
5 – облицовка напольной консоли

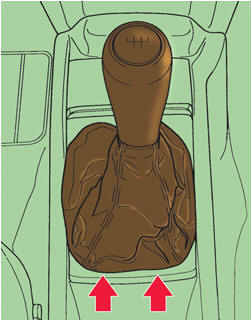

Извлечение чехла рычага переключения передач из рамки
Извлечение чехла рычага переключения передач из рамки

Снятие чехла с рукоятки
Снятие чехла с рукоятки

1 – чехол;
2 – фиксатор;
3 – рукоятка;
4 – рамка чехла

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Аккуратно поддев отверткой в местах, указанных стрелками на (см. рис. Извлечение чехла рычага переключения передач из рамки), выведите из зацепления
рамку 4 (см. рис. Снятие чехла с рукоятки) чехла из зацепления с облицовкой 5 (см.
рис. Детали крепления чехла рычага переключения передач) напольной консоли.

2. Выверните чехол 2 наизнанку.

3. Разожмите хомут 4 крепления рукоятки к рычагу переключения передач.

4. Снимите рукоятку 1 с чехлом 2 с рычага.

5. Разжав с помощью отвертки фиксатор 2 (см. рис. Снятие чехла с рукоятки), снимите
его с рукоятки 3.

6. Поверните рукоятку 3 и снимите с нее чехол 1.

7. Установите чехол в обратном порядке, надежно закрепив его на рукоятке с помощью
фиксатора.
