Снятие и установка промежуточного охладителя воздухаLancia Musa / Система питания / Снятие и установка промежуточного охладителя воздуха

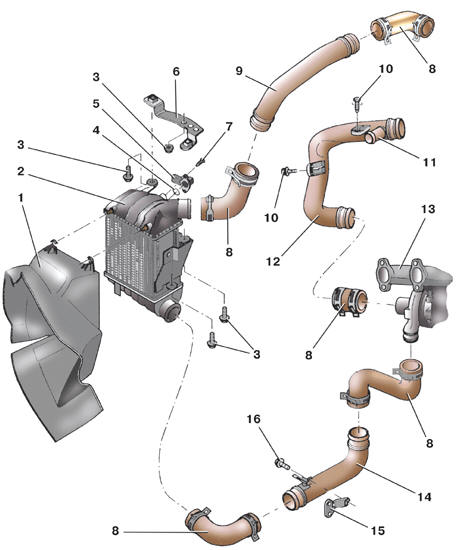

Промежуточный охладитель воздуха
1 – кожух охладителя;
2 – промежуточный охладитель воздуха;
3 – болт крепления охладителя;
4 – уплотнительное кольцо;
5 – датчик давления и температуры воздуха;
6 – кронштейн;
7 – болт крепления датчика;
8 – соединительный шланг;
9 – верхний воздуховод;
10 – болт крепления заднего воздуховода;
11 – патрубок шланга вентиляции картера;
12 – задний воздуховод;
13 – турбокомпрессор;
14 – нижний воздуховод;
15 – кронштейн;
16 – болт крепления нижнего воздуховода
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите правую фару (см. подраздел 10.8).
2. Отсоедините от датчика 2 колодку 1 с проводами. Отсоедините от патрубка шланг 3.
3. Снимите передний буфер.
4. Снимите локарь правого переднего колеса.
5. Снимите кожух охладителя.
6. Отсоедините шланг 1 от промежуточного охладителя 3. Отверните болты 2 крепления и снимите промежуточный охладитель.
7. Установите промежуточный охладитель в обратном порядке.
