Шторка багажного отделения
Fiat Croma / Создание комфортных условий в салоне / Шторка багажного отделения

Чтобы воспользоваться шторкой
Чтобы воспользоваться шторкой

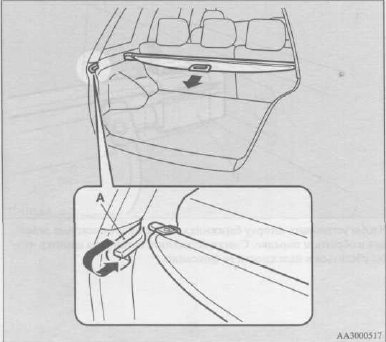

1. Вытяните шторку, преодолевая сопротивление пружины, и вставьте концы шторки в пазы (А).

2. Извлеките концы шторки из пазов, и она свернется под дейст- вием пружины.

ПРИМЕЧАНИЕ
• Запрещается ставить на шторку багаж.

Изменение положения шторки
Изменение положения шторки

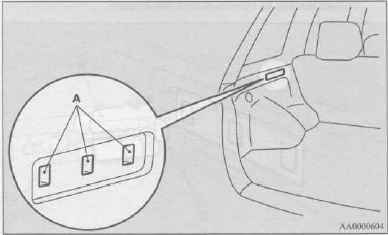

Для установки шторки багажника имеются три отверстия (А).

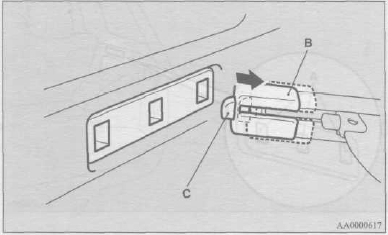

1. Сдвиньте один из ползунов (В) в направлении середины авто-


1. Сдвиньте один из ползунов (В) в направлении середины авто- мобиля и вставьте выступающую деталь шторки (С) в устано- вочное отверстие. Таким же образом сдвиньте ползун и пере- ставьте шторку на противоположной стороне.

2. Изменив положение, слегка встряхните свернутую шторку, что- бы убедиться в надежности ее фиксации.

ПРИМЕЧАНИЕ
• Если спинка заднего сиденья упирается в шторку багажника, сдвиньте шторку назад.

Если спинка заднего сиденья упирается в шторку багажника, шторка может сломаться.

Снятие шторки
Снятие шторки

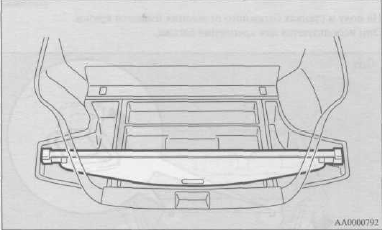

1. Сверните шторку багажника.

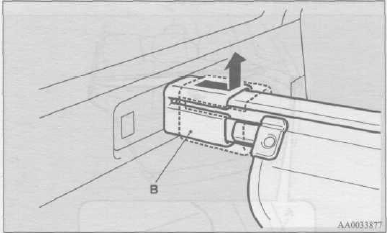

2. Сдвиньте один из ползунов (В) в направлении середины авто- мобиля и поднимите край шторки, затем выньте шторку багаж- ника полностью.

Чтобы установить шторку багажника, выполните описанные дейст- вия в обратном порядке. Слегка встряхните свернутую крышку, что- бы убедиться в надежности ее фиксации.

Хранение шторки багажника (в автомобилях, укомплектованных компактным
Хранение шторки багажника (в автомобилях, укомплектованных компактным запасным колесом)

Если шторка багажника не используется, ее можно хранить под по- лом багажника.

1. Снимите панель пола багажника.

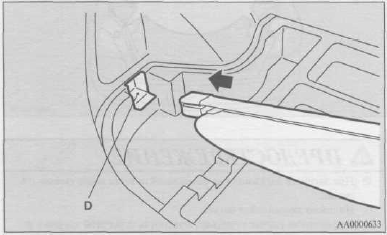

2. Вставьте концы шторки в проемы (D), находящиеся по обеим сторонам ящика в полу багажника.

3. Положите на место настил пола багажного отделения.


3. Положите на место настил пола багажного отделения.
