ABS (модели с марта 1995 г.)
Fiat Linea / Схемы электрических соединений / ABS (модели с марта 1995 г.)

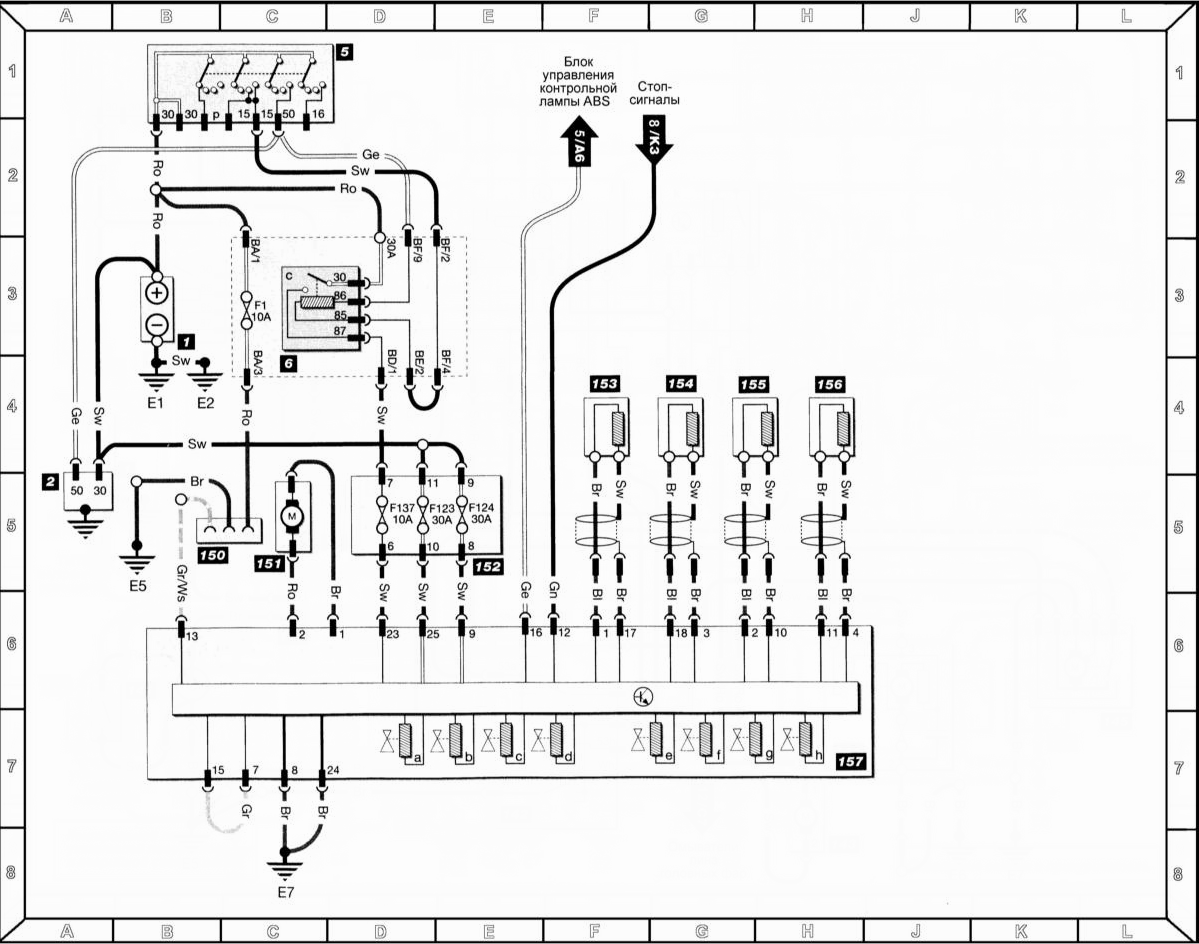

ABS (модели с марта 1995 г.)
ABS (модели с марта 1995 г.)

Обозначение компонентов


1 — Батарея
2 — Стартер
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х”
150 — Диагностический разъем 151 — Гидравлический насос ABS 152 — Предохранители блока управления ABS 153 — Датчик правого заднего колеса 154 — Датчик правого переднего колеса 155 — Датчик левого заднего колеса 156 — Датчик левого переднего колеса 157 — Блок управления ABS а = правый задний впускной клапан b = левый задний впускной клапан с = правый задний выпускной клапан d = левый задний выпускной клапан е = правый передний впускной клапан f = правый передний выпускной клапан g = левый передний впускной клапан h = левый передний выпускной клапан
Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
